Шаг 1: Сетка

1.

Считайте файл сетки ( fluid-bed.msh).

File $\rightarrow$ Read $\rightarrow$ Case...

Как только FLUENT прочитает сетку он отобразит результат в консоли окна.

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

Отобразите сетку.

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/fluid-panel-grid.ps} \end{figure}

(a)

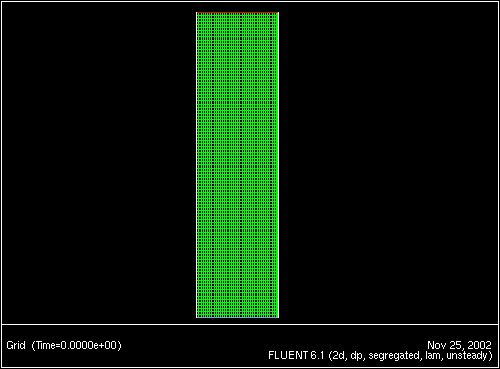

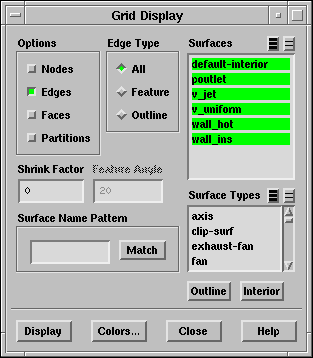

Отобразите сетку используя настройки по умолчанию (Рис.  21.2).

Рис. 21.2: Сетка для псевдоожиженного слоя
\begin{figure} \psfig{file=figures/fluid-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
