Описание задачи

Эта задача рассматривает двумерную секцию трубного пучка. Схематично задача показана на рис. 2.1. Трубный пучёк состоит из равномерно распределённых трубок диаметром 1 см. расположенных поперёк направления движения обтекающей пучок жидкости. Центры трубок расположены на расстоянии 2см. по оси x и 1 см. по оси y друг от друга. Глубина трубного пучка 1 м.

Область расчёта показана на рис.  2.1. Массовый расход на входе в периодический модуль составляет 0.05 кг/с. Температура стенки труб составляет 400 К, средняя температура воды обтекающей трубки $T_\infty$ - 300 К. Свойства воды используемые при расчёте показаны на рис.  2.1.

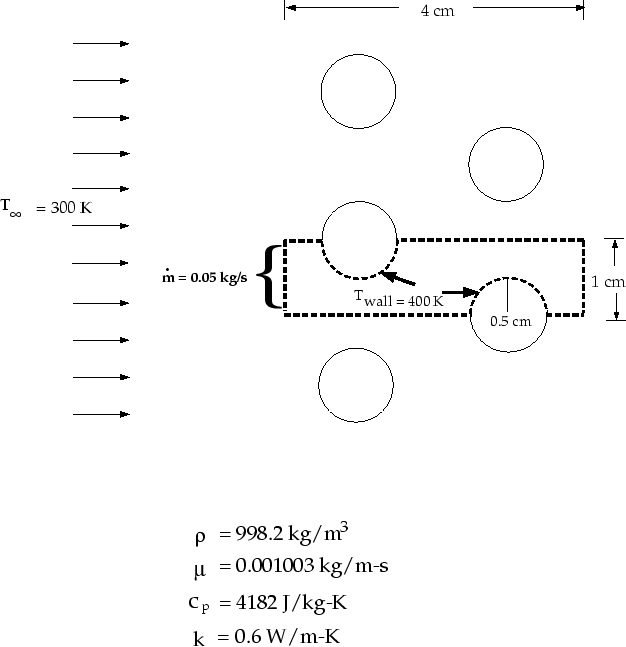

Рис. 2.1: Схема задачи
\begin{figure} \psfig{file=figures/tube-fig-geom.ps,width=5.5in} \end{figure}
