Шаг 3: Материалы

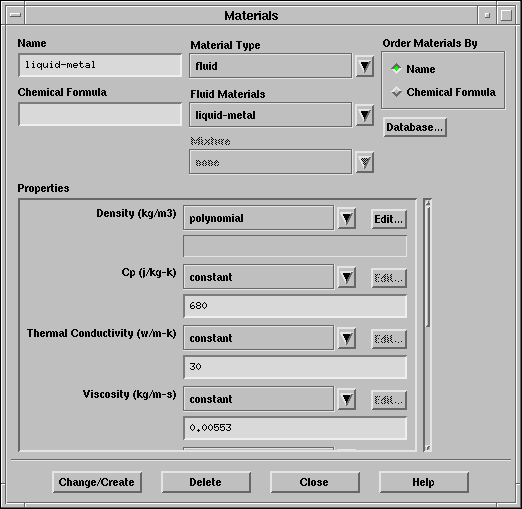

Define $\rightarrow$ Materials...

\begin{figure}\psfig{file=figures/solid-materials.ps} \end{figure}

1.

В поле Name (Имя) введите liquid-metal.

2.

Установите плотность как функцию температуры.

Как показано на рис.  20.1 плотность материала определяется полиномом: $\rho = 8000 - 0.1T$.

(a)

Выберите Polynomial (Полином) в списке Density (Плотность).

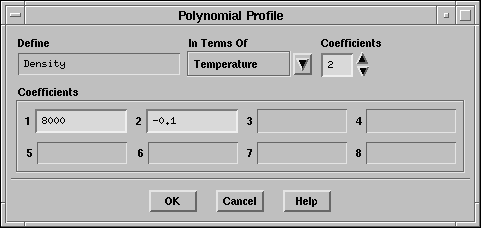

Откроется панель Polynomial Profile (Полиномный профиль).

\begin{figure}\psfig{file=figures/solid-polynomial.ps} \end{figure}

(b)

Увеличьте число Coefficients (Коэффициенты) до 2.

(c)

Введите 8000 в качестве коэффициента 1 и -0.1 в качестве коэффициента 2.

После нажатия OK в панели Polynomial Profile появится диалоговое окно с запросом на перезапись материала air (воздух). Нажмите No для того чтобы оставить air и добавить новый материал liquid-metal в список материалов. Вам нужно выбрать liquid-metal из списка Fluid Materials для того,чтобы установить его остальные свойства.

3.

Установите теплоёмкость, Cp, равной 680 Дж/кг-K.

4.

Установите Thermal Conductivity (Теплопроводность) равной 30 Вт/м-K.

5.

Установите Viscosity (Вязкость) равной 0.00553 kg/m-s.

6.

Установите Melting Heat (Теплота кристаллизации) равной 100000 Дж/кг.

7.

Установите Solidus Temperature (Температура перехода в твёрдое состояние) равной 1100 K.

8.

Установите Liquidus Temperature (Температура перехода в жидкое состояние) равной 1200 K.

9.

Нажмите Change/Create (Изменить/Создать) и закройте панель Materials (Материалы).


next up previous contents Назад: Шаг 2: Модели
Вверх: Моделирование кристаллизации
Вперёд: Шаг 4: Граничные условия
