Шаг 2: Модели

1.

Включите моделирование осесимметричных вихрей (axisymmetric swirl).

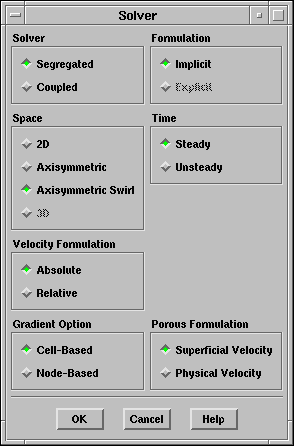

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/solid-solver1.ps} \end{figure}

(a)

Под надписью Space (Пространство) выберите Axisymmetric Swirl (Осесимметричный вихрь).

(b)

Оставьте параметры по умолчанию для других настроек.

2.

Определите модель кристаллизации.

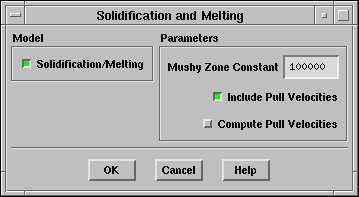

Define $\rightarrow$ Models $\rightarrow$ Solidification & Melting...

(a)

Под надписью Model (Модель) включите Solidification/Melting (Кристаллизация/Плавление).

Панель расширится.

\begin{figure}\psfig{file=figures/solid-solid.ps} \end{figure}

(b)

Под надписью Parameters оставьте значение по умолчанию для Mushy Zone Constant (Постоянная зоны затвердевания).

Значение по умолчанию100000 применимо для большинства случаев.

(c)

Включите Include Pull Velocities (Включить скорость вытягивания).

Панель расширится.

Замечание:

Возможен расчёт скоростей вытягивания во время расчёта, но эта задача потребует значительных затрат машинного времени и рекомендуется только в случае если скорость вытягивания строго зависит от расположения раздела твёрдый/жидкий метал. В этой главе вы установите значения для скоростей вытягивания, вместо их расчёта FLUENT. Подробнее смотрите в Руководстве Пользователя.

Замечание:

После нажатия OK в панели Solidification/Melting, FLUENT выдаст информационное окно, сообщающее о изменении применимых свойств материала для модели кристаллизации. Вы установите эти свойства позднее. Нажмите OK чтобы закрыть информационное окно.

Замечание:

FLUENT автоматически включает решение уравнения энергии при активации модели кристаллизации, поэтому вам не нужно будет посещать панель Energy.

3.

Добавьте эффект гравитации в модель.

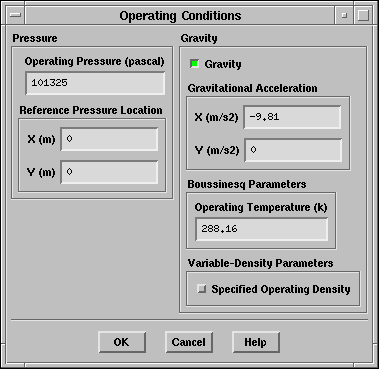

Define $\rightarrow$ Operating Conditions...

\begin{figure}\psfig{file=figures/solid-opcond.ps} \end{figure}

(a)

Включите Gravity (Гравитация).

Панель расширится.

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси X равным -9.81 м/с $^2$.
