Шаг 2: Модели

1.

Установите нестационарную осесимметричную панель (transient, axisymmetric model)

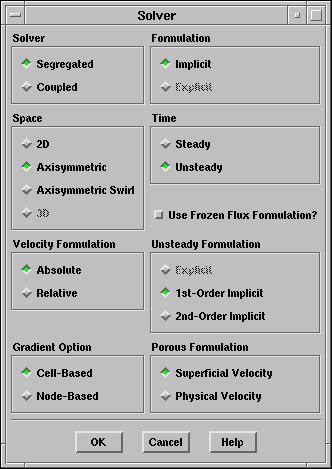

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/tank-solver.ps} \end{figure}

(a)

Оставьте по умолчанию Segregated (Раздельный) решатель.

Должен использоваться раздельный решатель (segregated solver) для многофазных расчётов.

(b)

Под надписью Space (Пространство) выберите Axisymmetric (Осесимметричный).

(c)

Под надписью Time (Время) выберите Unsteady (Нестационарный).

2.

Включите многофазную модель Эйлера (Eulerian multiphase model).

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

(a)

Выберите Eulerian в качестве модели (Model).

Панель расширится.

\begin{figure}\psfig{file=figures/tank-multiphase.ps} \end{figure}

(b)

Оставьте параметры по умолчанию для модели Эйлера.

3.

Включите $k$- $\epsilon$ модель турбулентности со стандартными стеночными функциями (wall functions).

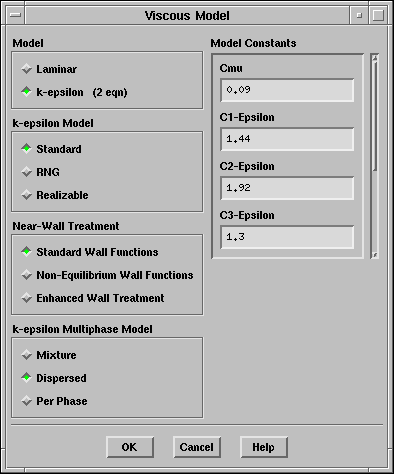

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/tank-kepsilon.ps} \end{figure}

(a)

Выберите k-epsilon в качестве модели (Model).

(b)

Оставьте выбранное по умолчанию Standard Wall Functions (Стандартные стеночные функции) под надписью Near-Wall Treatment (Пристеночное рассмотрение).

Эта задача не требует очень хорошей сетки и будут применены стандартные стеночные функции.

(c)

Под надписью k-epsilon Multiphase Model выберите модель Dispersed (Дисперсный, рассеяный).

Данная модель применима в этом случае поскольку основная фаза непрерывная и отношение плотностей фаз порядка 2,5. Кроме того, число Стокса значительно меньше 1.

4.

Установите Gravitational Acceleration (Гравитационное ускорение).

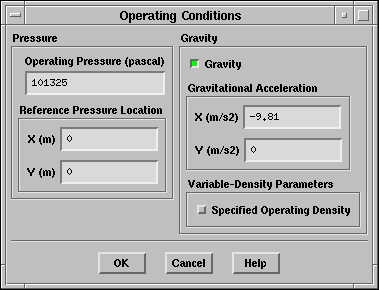

Define $\rightarrow$ Operating Conditions...

(a)

Включите Gravity (Гравитация).

Панель расширится.

\begin{figure}\psfig{file=figures/tank-pan-opcond.ps} \end{figure}

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси X равным -9.81 м/с $^2$.
