Шаг 1: Сетка

1.

Считайте файл сетки (mixtank.msh).

File $\rightarrow$ Read $\rightarrow$ Case...

Как только FLUENT прочитает сетку он отобразит результат в консоли окна.

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

Отобразите сетку.

Display $\rightarrow$ Grid...

(a)

Отобразите сетку используя настройки по умолчанию (Рис.  19.2).

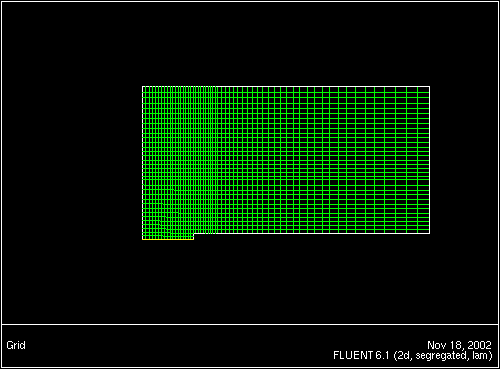

Рис. 19.2: Отображение сетки
\begin{figure} \psfig{file=figures/tank-gdisplay.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.

(b)

Нажмите кнопку Colors... (Цвета).

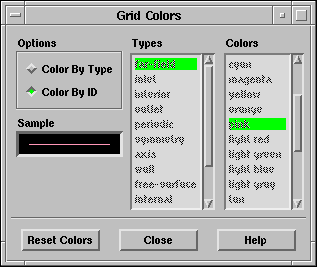

Откроется панель Grid Colors (Цвета сетки).

\begin{figure}\psfig{file=figures/tank-pan-grid-colors.ps} \end{figure}

i.

В панели Grid Colors выберите Color By ID (Расцветка по номеру).

Это установит разные цвета для различных зон, вместо одного цвета для каждого типа зон.

(c)

В панели Draw Grid (Отображение сетки) нажмите Display (Отображение). (Рис.  19.3).

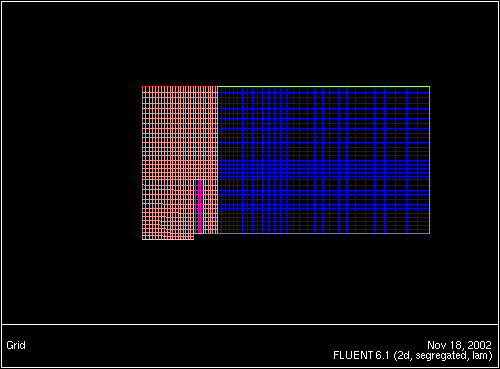

Рис. 19.3: Отображение сетки (опция Color by ID)
\begin{figure} \psfig{file=figures/tank-gdisplay-color.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Получение вертикального вида резервуара.

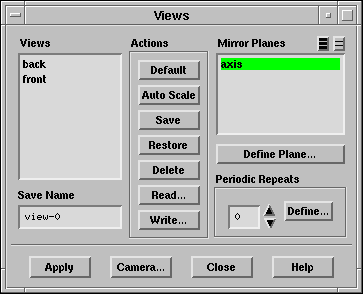

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/tank-view-mirror.ps} \end{figure}

(a)

Под надписью Mirror Planes (Поверхности отражения) выберите axis (оси).

(b)

Нажмите Apply.

(c)

Нажмите Auto Scale (Авто Масштаб).

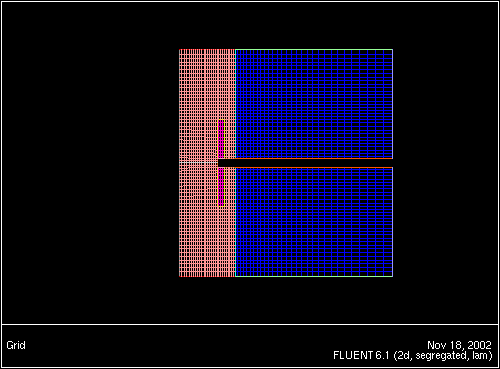

Рис. 19.4: Отображение сетки обоих сторон резервуара
\begin{figure} \psfig{file=figures/tank-gdisplay-mirror.ps,height=3.0in,angle=-90,silent=} \end{figure}

(d)

Нажмите на Camera... (Камера...) для вертикального отображения резерверуара.

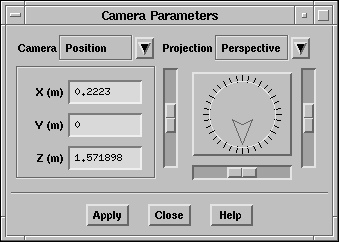

Откроется панель Camera Parameters.

\begin{figure}\psfig{file=figures/tank-view-camera.ps} \end{figure}

(e)

Вращайте индикатор по часовой стрелке до получения вида показанного на рис. 19.5.

(f)

Нажмите Apply и Закройте панели Camera Parameters и Views.

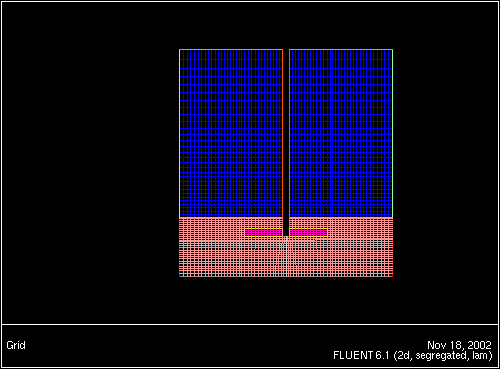

Рис. 19.5: Отображение сетки резервуара вертикально
\begin{figure} \psfig{file=figures/tank-gdisplay-camera.ps,height=3.0in,angle=-90,silent=} \end{figure}

Замечание:

Вы можете вернуть вид по умолчанию нажав кнопку Default  в панели Views.
