Шаг 5: Граничные условия

Для этой задачи нужно установить граничные условия для верхнего и нижнего входов и выхода.

Define $\rightarrow$ Boundary Conditions...

1.

Установите параметры для нижнего входа (velocity-inlet-4).

Для многофазной модели смеси необходимо устанавливать условия для смеси (т.е. условия применимые для всех фаз) и условия, специфичные для первой и второй фазы.

(a)

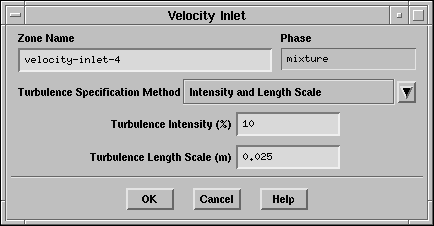

Установите условия дна velocity-inlet-4 для смеси.

i.

В панели Boundary Conditions (Граничные условия) оставьте выбранное по умолчанию mixture (смесь) в списке Phase (Фазы) и нажмите Set... (Установить...).

\begin{figure}\psfig{file=figures/tee-panel-bcmixvel4.ps} \end{figure}

ii.

В списке Turbulence Specification Method (Метод задания турбулентности) выберите Intensity (Интенсивность) и Length Scale (Масштаб длины).

iii.

Установите Turbulence Intensity (Интенсивность турбулентности) равной 10% и Turbulence Length Scale (Масштаб длины) равным 0.025 м.

(b)

Установите параметры для первой фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите water (вода) из списка Phase (Фазы) и нажмите Set....

\begin{figure}\psfig{file=figures/tee-pan-bcpriphasevel4.ps} \end{figure}

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной 1.53.

(c)

Установите параметры для второй фазы.

i.

В панели Boundary Conditions выберите air (воздух) из списка Phase и нажмите Set....

\begin{figure}\psfig{file=figures/tee-pan-bcsecphasevel4.ps} \end{figure}

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной 1.6.

iv.

Установите Volume Fraction (Объёмное содержание) равным 0.02.

2.

Установите параметры для верхнего входа (velocity-inlet-5).

(a)

Установите условия на velocity-inlet-5 для смеси.

i.

В панели Boundary Conditions (Граничные условия) выберите mixture (смесь) в списке Phase (Фазы) и нажмите Set....

\begin{figure}\psfig{file=figures/tee-panel-bcmixvel5.ps} \end{figure}

ii.

В списке Turbulence Specification Method (Метод задания турбулентности) выберите Intensity (Интенсивность) и Length Scale (Масштаб длины).

iii.

Установите Turbulence Intensity (Интенсивность турбулентности) равной 10% и Turbulence Length Scale (Масштаб длинны турбулентности) равным 0.025 m.

(b)

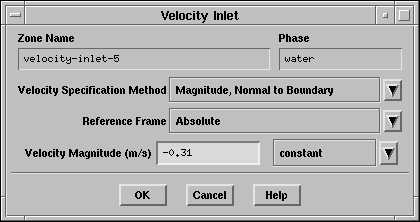

Установите параметры для первой фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите water (вода) из списка Phase (Фазы) и нажмите Set....

\begin{figure}\psfig{file=figures/tee-pan-bcpriphasevel5.ps} \end{figure}

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной -0.31.

В этой задаче характеристики оттока через верхний вход полагаются известными и поэтому задаются как граничные условия.

(c)

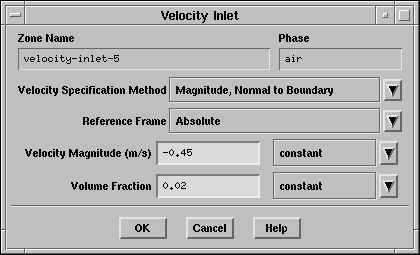

Установите параметры для второй фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите air (воздух) из списка Phase (Фазы) и нажмите Set....

\begin{figure}\psfig{file=figures/tee-pan-bcsecphasevel5.ps} \end{figure}

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной -0.45.

iv.

Установите Volume Fraction (Объёмное содержание) равным 0.02.

3.

Установите граничные условия для выхода (pressure-outlet-3).

Для многофазной модели вам нужно установить условия на выходе для смеси и второй фазы. Для первой фазы нет необходимости устанавливать какие-либо условия.

Условия турбулентности будут использоваться только в случае если жидкость поступает в область расчёта через выход (наличие обратных течений).. Вы можете установить их равными значениям на входе, поскольку не ожидается реверсивных течений на выходе. Вообще, конечно важно установить подходящие значения для параметров турбулентности в случаях, когда возможно возникновение обратных течений во время расчёта.

(a)

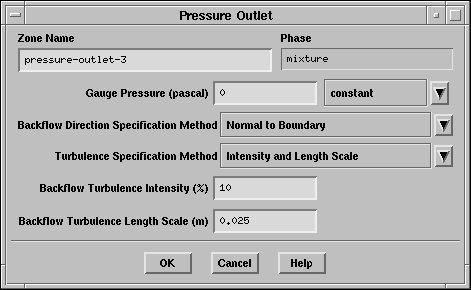

Установите условия на pressure-outlet-3 для смеси.

i.

В панели Boundary Conditions (Граничные условия) выберите mixture (смесь) в списке Phase (Фазы) и нажмите Set....

\begin{figure}\psfig{file=figures/tee-panel-bc-po.ps} \end{figure}

ii.

В списке Turbulence Specification Method (Метод задания турбулентности) выберите Intensity (Интенсивность) и Length Scale (Масштаб длины).

iii.

Установите Backflow Turbulence Intensity (Интенсивность турбулентности) равной 10%.

iv.

Установите Backflow Turbulence Length Scale (Масштаб длинны турбулентности) равным 0.025.

(b)

Установите параметры для второй фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите air (воздух) из списка Phase (Фазы) и нажмите Set....

ii.

Установите Backflow Volume Fraction (Объёмное содержание) равным 0.02.
