Шаг 8: Последующая обработка

1.

Отобразим давление в отверстии.

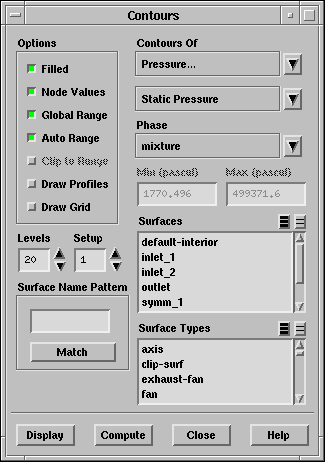

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/cav-panel-presscont1.ps} \end{figure}

(a)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках под надписью Contours Of (Распределение).

(b)

Выберите Filled (Заливка) под надписью Options (Опции).

(c)

Нажмите Display (Отображение).

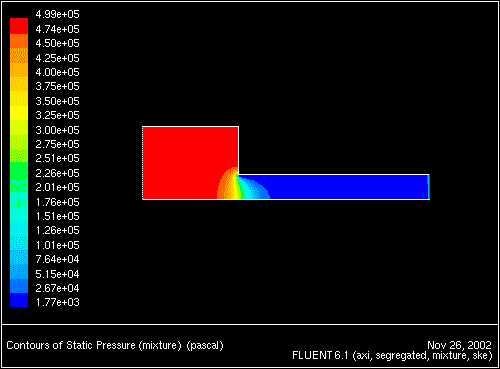

Рис. 17.3: Распределение статического давления
\begin{figure} \psfig{file=figures/cav-fig-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим значительное снижение давления при сужении течения (Рис.  17.3). Низкое статическое давление - важный фактор приводящий к кавитации, хотя турбулентность тоже воздействует на кавитацию за счет калебания давления и турбулентного переноса (turbulent diffusion), как будет показано на графиках далее.



2.

Отразим изображение относительно оси

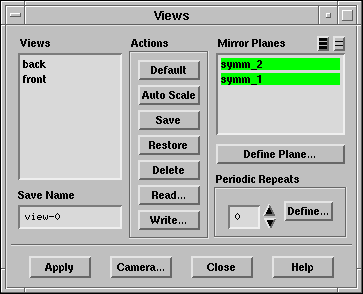

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/cav-pan-views.ps} \end{figure}

(a)

Выберите symm-1 и symm-2 в списке Mirror Planes (Плоскости отражения) и нажмите Apply.

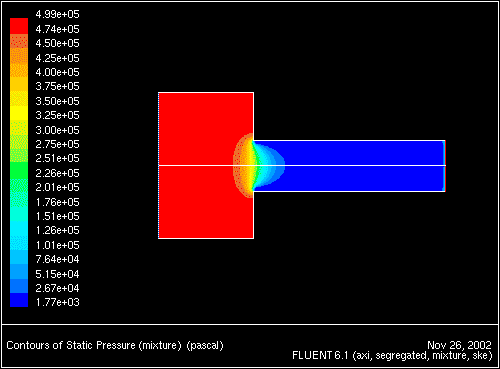

Рис. 17.4: Распределение статического давления в отверстие
\begin{figure} \psfig{file=figures/cav-fig-mirrpressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отобразим кинетическую энергию турбулентности (turbulent kinetic energy).

Display $\rightarrow$ Contours...

(a)

Выберите Turbulence... и Turbulent Kinetic Energy в списках под надписью Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

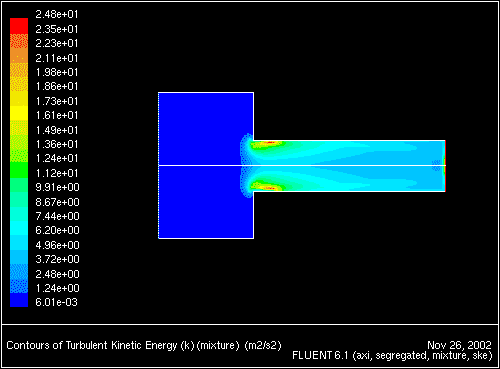

Рис. 17.5: Распределение кинетической энергии турбулентности
\begin{figure} \psfig{file=figures/cav-fig-tke.ps,height=3.0in,angle=-90,silent=} \end{figure}

В этом примере сетка достаточно груба. Однако, в кавитационных течениях распределение давления - определяющий фактор, не очень чувствительно к размеру сетки.

4.

Отобразим объёмную долю водяного пара.

Display $\rightarrow$ Contours...

(a)

Выберите Phases... (Фазы) и Volume fraction (Объёмная доля) в списках под надписью Contours Of (Распределение).

(b)

Выберите vapor (пар) в списке Phase (Фазы).

(c)

Нажмите Display (Отображение).

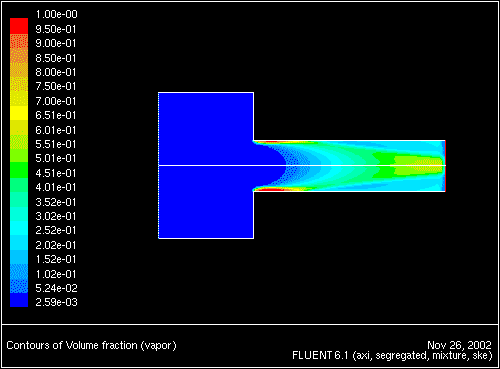

Рис. 17.6: Распределение объёмной доли пара
\begin{figure} \psfig{file=figures/cav-fig-volfracvap.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим, что область наибольшего значения кинетической энергии турбулентности вблизи сужения отверстия (Рис.  17.5) совпадает с наибольшим объёмным содержанием водяного пара (Рис.  17.6.). Это говорит о точном прогнозе расположения высокой степени фазового перехода.
