Шаг 7: Решение
Установите параметры решения.
Solve
Controls
Solution...
Под надписью Under-Relaxation Factors (Под-Релаксационные факторы) установите Under-Relaxation Factor (Подрелаксационный фактор) для Pressure (Давление) равным 0.4.
Установите Under-Relaxation Factor для Momentum (Импульс) равным 0.4.
Установите Under-Relaxation Factors (Подрелаксационные факторы) для Turbulence Kinetic Energy (Кинетическая энергия турбулентности), Turbulence Dissipation Rate (Степень турбулентной диссипации), и Turbulent Viscosity (Турбулентная вязкость) равными 0.5.
Новая модель кавитации FLUENT имеет ряд преимуществ перед предыдущей. Она более сложна, но даёт более точные результаты. В более сложных случаях с высокими перепадами давления или значительным отношением плотностей жидкости и пара, возможно понадобиться снизить подрелаксационные факторы до 0,1 - 0,2. Для Vaporization Mass (Масса испарения) советуем использовать подрелаксационный фактор равный 0.1, хотя для этой переменной можно применять значения от 0.001 до 1 при необходимости.
Под надписью Discretization (Дискретизация) выберите Linear (Линейная) в списке Pressure (Давление) и SIMPLEC в списке Pressure-Velocity Coupling (Расчёт Давление-Скорость).

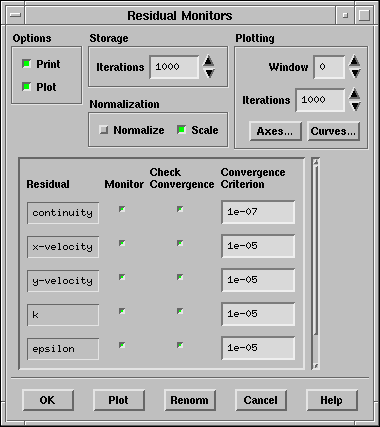

Отображение невязки при решении.
Solve
Monitors
Residual...
Измените критерий сходимости для continuity (неразрывность) на 1e-7 для повышения точности.
Измените остальные критерии сходимости (кроме vf-vapor) на 1e-5.
Выберите Plot (Отображать) под надписью Options (Опции) и нажмите OK.

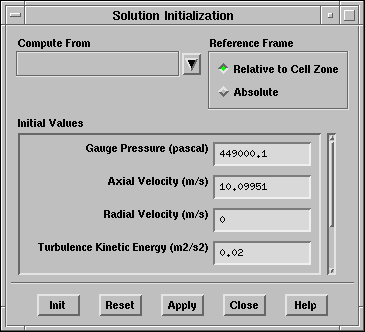

Определение решения от любого давление зон на входе ( inlet-1 или inlet-2).
Solve
Initialize
Initialize...
Выберите inlet-1 или inlet-2 в списке Compute From (Решать от).
Под надписью Reference Frame (Система отчёта) выберите Absolute (Абсолютная).
Нажмите Init для определения решения.
Сохраните файл настроек (cav.cas).
File
Write
Case...
Начните расчёт требуя 2500 итераций.
Решение начнёт сходится в соответствие с установленными критериями приблизительно после 2100 итераций.
Solve
Iterate...
Сохраните файл данных (cav.dat).
File
Write
Data...
