Шаг 6: Граничные условия

Вам нужно будет установить граничные условия для входа (состоящего из двух граничных зон) и выхода.

1.

Установите параметры для для входа ( inlet-1, inlet-2).

Для многофазной модели смеси необходимо устанавливать условия для смеси (т.е. условия применимые для всех фаз) и условия, специфичные для первой и второй фазы. В этой главе нужны только условия для смеси и второй фазы.

(a)

Установите параметры для смеси.

Define $\rightarrow$ Boundary Conditions...

i.

В панели Boundary Conditions (Граничные условия) оставьте выбранное по умолчанию mixture в списке Phase (Фазы) и нажмите Set... (Установить...).

ii.

Введите 500000 для Gauge Total Pressure (Избыточное полное давление).

iii.

Введите 449000 для Supersonic/Initial Gauge Pressure (Сверхзвуковое/Начальное избыточное давление).



Если вы определите решение на основе условий на входе Supersonic/Initial Gauge Pressure будет использоваться в расчёте с заданным давлением торможения (Gauge Total Pressure) для определения начальных значений по изоэнтропическим соотношениям (для сжимаемого течения) или уравнению Бернулли (для несжимаемого течения). В других случаях расчёта несжимаемых течений значение Supersonic/Initial Gauge Pressure игнорируется FLUENT. Для этой задачи скорость инициализируется по разнице между этими двумя параметрами.

iv.

В списке Direction Specification Method (Метод задания направления) оставьте выбранное по умолчанию Normal to Boundary (Нормальное к границе).

v.

В списке Turbulence Specification Method (Метод задания турбулентности) оставьте выбранное по умолчанию K and Epsilon.

vi.

Под надписью Turb. Kinetic Energy (Кинетическая энергия турбулентности) введите 0.02.

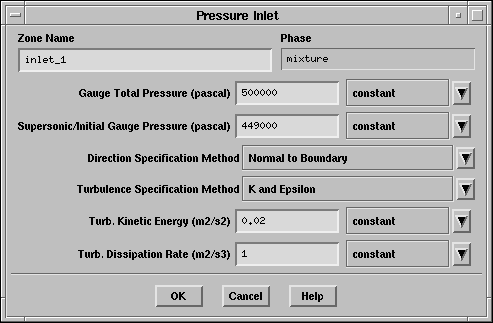

\begin{figure}\psfig{file=figures/cav-panel-bc-pi1.ps} \end{figure}

(b)

Проверим объёмное содержание второй фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите vapor (пар) из списка Phase (Фазы) и нажмите Set... (Установить...).

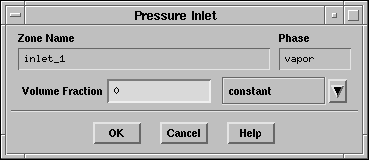

\begin{figure}\psfig{file=figures/cav-pan-bcsecphase.ps} \end{figure}

ii.

Оставьте по умолчанию Volume Fraction (Объёмная доля) равной 0.

(c)

Скопируйте граничные условия определённые для первой зоны на входе (inlet-1) для второй зоны (inlet-2).

i.

В панели Boundary Conditions (Граничные условия) выберите mixture (смесь) из списка Phase (Фазы).

ii.

В панели Boundary Conditions (Граничные условия) нажмите Copy...

Откроется панель Copy BCs (Копировать граничные условия).

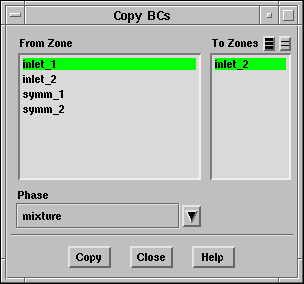

\begin{figure}\psfig{file=figures/cav-pan-copybc.ps} \end{figure}

iii.

Выберите inlet-1 в списке From Zone (От зоны) и inlet-2 в списке To Zones (Для зоны) list.

iv.

Нажмите Copy.

2.

Установите граничные условия для давления на выходе (outlet).

Условия турбулентности будут использоваться только в случае ести жидкость поступает в область расчёта через выход (наличие обратных течений). Вы можете установить их равными значениям на входе, поскольку не ожидается реверсивных течений на выходе. Вообще, конечно важно установить подходящие значения для параметров турбулентности в случаях, когда возможно возникновение обратных течений во время расчёта.

(a)

Установите параметры для смеси.

i.

В панели Boundary Conditions (Граничные условия) оставьте выбранное по умолчанию mixture (смесь) в списке Phase (Фазы) и нажмите Set... (Установить...).

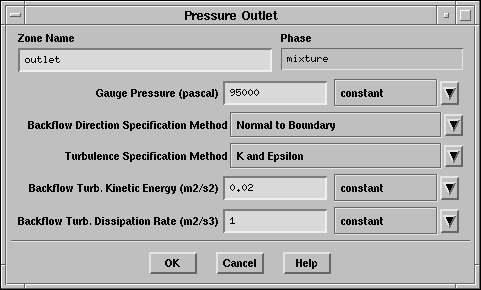

\begin{figure}\psfig{file=figures/cav-panel-bc-po.ps} \end{figure}

ii.

Под надписью Gauge Pressure (Избыточное давление) введите 95000.

iii.

Оставьте выбранное по умолчанию K и Epsilon для Turbulence Specification Method (Метод задания турбулентности).

iv.

Установите Backflow Turb. Kinetic Energy (Кинетическая энергия обратных течений) равной 0.02.

(b)

Проверим объёмное содержание второй фазы.

i.

В панели Boundary Conditions (Граничные условия) выберите vapor (пар) из списка Phase (Фазы) и нажмите Set...(Установить...).

ii.

Оставьте по умолчанию Volume Fraction (Объёмное содержание) равным 0.


next up previous contents Назад: Шаг 5: Рабочие условия
Вверх: Моделирование Кавитации
Вперёд: Шаг 7: Решение

Translated by Bezobrazov Pavel (bpv7@rambler.ru)
