Шаг 1: Сетка

1.

Считайте файл сетки ( cav.msh).

File $\rightarrow$ Read $\rightarrow$ Case...

Как только FLUENT прочитает сетку он отобразит результат в консоли окна.

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.



3.

Отобразите сетку.

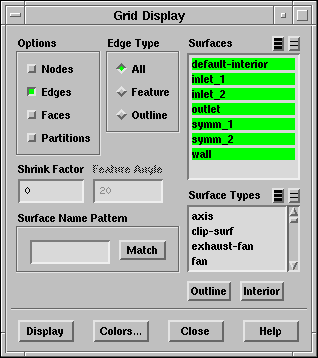

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/cav-panel-grid.ps} \end{figure}

(a)

Отобразите сетку используя настройки по умолчанию (Рис.  17.2).

Как показано на рис.  17.2 будет моделироваться только половина геометрии с осевой границей.

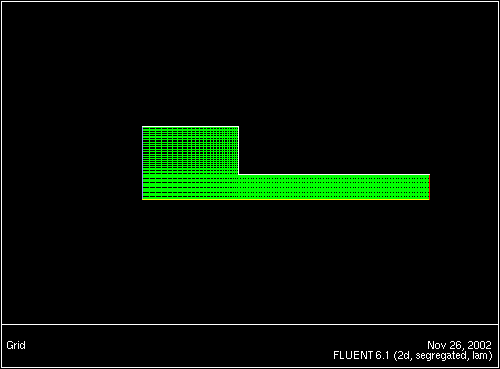

Рис. 17.2: Отображение сетки
\begin{figure} \psfig{file=figures/cav-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}
