Шаг 2: Модели

1.

Установите стационарную осесимметричную модель.

Define $\rightarrow$ Models $\rightarrow$ Solver...

Должен использоваться раздельный решатель (segregated solver) для многофазных расчётов.

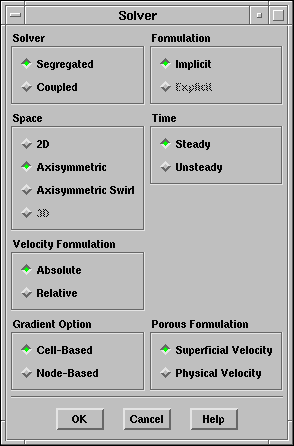

\begin{figure}\psfig{file=figures/cav-panel-solver.ps} \end{figure}

(a)

Под надписью Space (Пространство) выберите Axisymmetric (Осесимметрричный).

(b)

Оставьте параметры по умолчанию для остальных параметров.

Замечание:

Для точного моделирования образования пузырьков их роста, распада и обратного перехода в воду необходимо применять нестационарный расчёт. В этой главе вы обеспечите стационарный расчёт для моделирования наличия пузырьков в осреднённом по времени потоке.

2.

Включите многофазную модель с эффектами кавитации.

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

(a)

Выберите Mixture (Смесь) в качестве Model.

Панель расширится.

(b)

Под надписью Mixture Parameters (Параметры смеси) отключите опцию Slip Velocity (Скорость скольжения).

Поскольку нет значительного различия между скоростями фаз, нет необходимости расчёта уравнения скорости скольжения (slip velocity equation).

(c)

Выберите Cavitation (Кавитация) под надписью Interphase Mass Transfer (Межфазный массовый перенос).

Панель расширится.

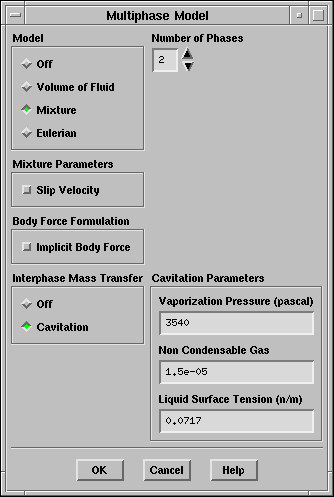

\begin{figure}\psfig{file=figures/cav-panel-cavitation.ps} \end{figure}

(d)

Введите 3540 для Vaporization Pressure (Давление испарения).

Давление испарения в значительной степени зависит от температуры. Значение по умолчанию - давление испарения воды при температуре $300$ K.

(e)

Введите 1.5e-5 для Non Condensable Gas (Не конденсируемый газ).

Это массовое содержание не конденсиремого газа в рабочей жидкости. $1.5e-5$ (15 ppm - частей на миллион) - это типичное содержание растворенного воздуха в воде.

(f)

Введите 0.0717 для Liquid Surface Tension (Поверхностное натяжение жидкости).

Поверхностное натяжение жидкости так же в значительной степени зависит от температуры.

3.

Включите стандартную $k$- $\epsilon$ модель турбулентности со стандартными стеночными функциями (standard wall functions).

Define $\rightarrow$ Models $\rightarrow$ Viscous...

(a)

Выберите k-epsilon в качестве Model.

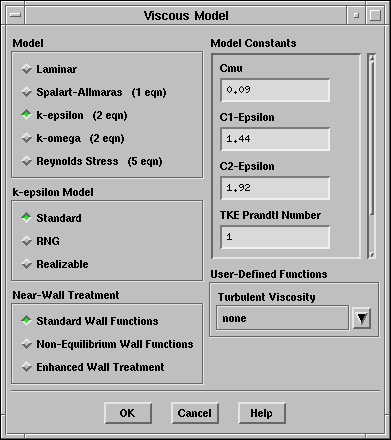

\begin{figure}\psfig{file=figures/cav-panel-vm-2.ps} \end{figure}

(b)

Оставьте выбранное по умолчанию Standard под надписью k-epsilon Model.

Смотрите Главу 22 Руководства Пользователя по поводу выбора моделей турбулентности для задач связанных с кавитацией.

(c)

Оставьте выбранное по умолчанию Standard Wall Functions (Стандартные Стеночные Функции) под надписью Near-Wall Treatment (Пристеночный анализ).
