Шаг 6: Решение: Нестационарное течение

1.

Установите начальные условия для дискретной фазы.

Переустанавливая модель дискретной фазы убедитесь, что осуществляется расчёт межфазного взаимодействия.

Solve $\rightarrow$ Initialize $\rightarrow$ Reset DPM Sources

2.

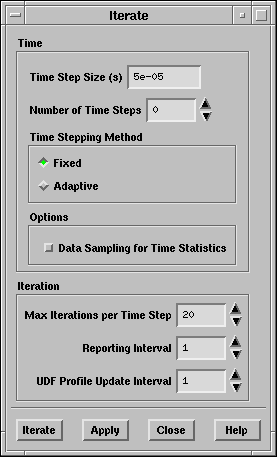

Установите параметры шага по времени.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/spray-pan-iterate-uns.ps} \end{figure}

(a)

Установите Time Step Size (Размер шага по времени) равным 5e-05 s.

(b)

Нажмите Apply.

3.

Сохраните файл настроек нестационарного решения ( spray2.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

4.

Получите решение для одного шага по времени.

Solve $\rightarrow$ Iterate...

Это производится для проверки расположения капель пульверизатора до их существенного распыления.

(a)

Установите Number of Time Steps (Число шагов по времени) равным 1.

(b)

Нажмите Iterate.

!

Заметьте, что FLUENT производит менее 20 итераций на каждом шаге по времени, поскольку это установленно параметром Max Iterations per Time Step (Максимум итераций на шаг по времени). Решение сходится. Для реальных задачь необходимо обеспечить сходимость решения на каждом шаге по времени. 20 итераций применяются в этой главе для ускорения расчётов.

5.

Сохраните новые файлы настроек и данных ( spray2.cas и spray2.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

6.

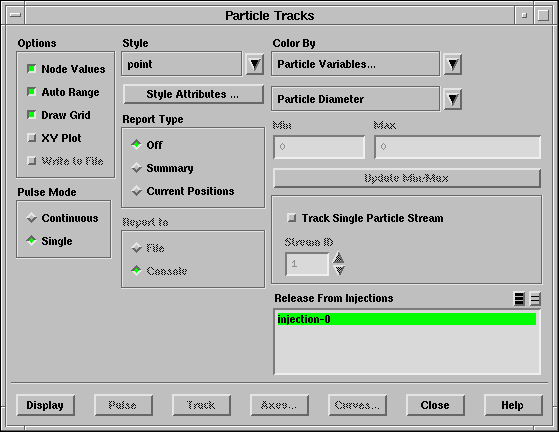

Отображение траектории капель на впрыске (Рис.  15.5).

Display $\rightarrow$ Particle Tracks...

\begin{figure}\psfig{file=figures/spray-pan-particle-tracks.ps} \end{figure}

(a)

В списке Style (Стиль) выберите point (точка).

(b)

Нажмите кнопку Style Attributes... (Атрибуты стиля).

Откроется панель Path Style Attributes (Атрибуты стиля траекторий).

\begin{figure}\psfig{file=figures/spray-pan-path-sty-att.ps} \end{figure}

(c)

Установите Marker Size (Размер маркера) равным 0.25 и нажмите OK.

(d)

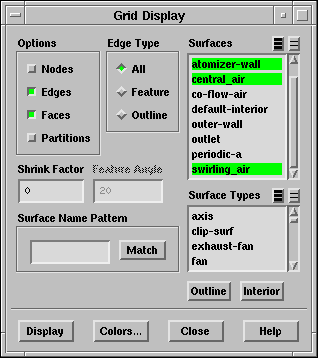

В панели Particle Tracks выберите Draw Grid (Рисовать сетку) под надписью Options (Опции).

Это откроет панель Draw Grid (Отображение сетки)

\begin{figure}\psfig{file=figures/spray-pan-grid-display3.ps} \end{figure}

(e)

Оставьте текущие параметры отображения и закройте панель.

(f)

В панели Particle Tracks выберите Particle Variables... (Переменные капель) и Particle Diameter (Диаметр капель) в списке Color By (Расцветка по).

(g)

В списке Release From Injections выберите injection-0.

(h)

Нажмите Display (Отображение).

(i)

Используйте мышку, чтобы получить вид, показанный на рис.  15.4.

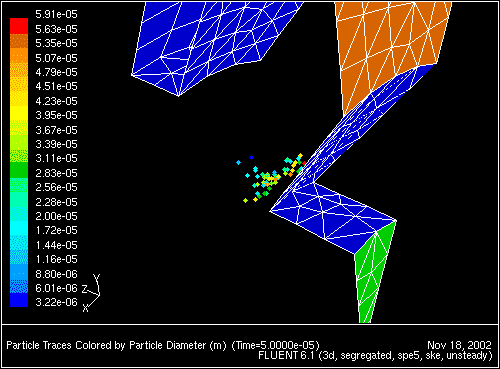

Рис. 15.5: Распределение капель после 1 шага по времени
\begin{figure} \psfig{file=figures/spray-fig-particle-tracks.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим, что максисум диаметра капель составляет примерно $10^{-4}$м. Это значительно меньше, чем высота плёнки. Внутренний диаметр впрыска равен 3,5 мм, наружный - 4,5 мм. Следовательно высота плёнки $\frac{1}{2}(4.5-3.5) =$ $0.5$ мм. Диапазон полученных размеров капель - результат того, что пульверизатор автоматически использует распределение капель.

7.

Потребуем ещё 10 шагов по времени.

Solve $\rightarrow$ Iterate...

8.

Сохраните новые файлы настроек и данных ( spray3.cas и spray3.dat).
