Шаг 4: Начальное решение без капель

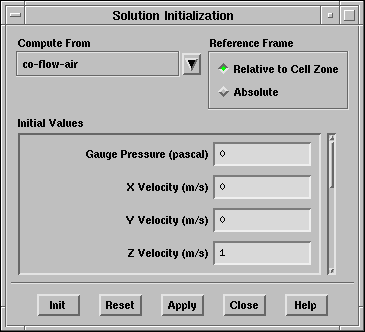

1.

Инициализация области течения.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/spray-pan-sol-init.ps} \end{figure}

(a)

Выберите co-flow-air в списке Compute From (Решать от).

(b)

Нажмите Init для инициализации переменных и закройте панель.

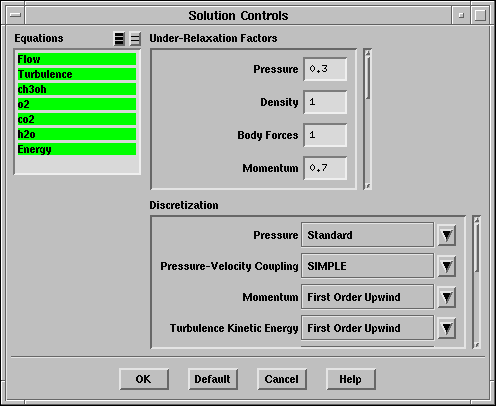

2.

Оставьтеподрелаксационные факторы (under-relaxation factors) по умолчанию.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/spray-pan-relax1.ps} \end{figure}

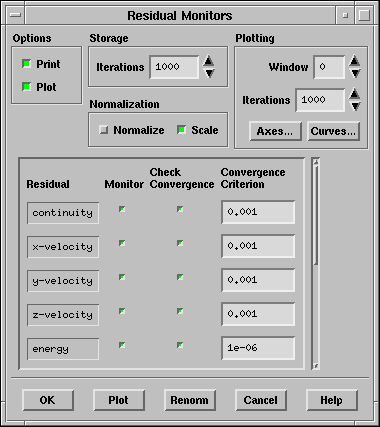

3.

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/spray-pan-residmon.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Plot (Отображать).

(b)

Нажмите OK.

4.

Сохраните файл настроек ( spray1.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 200 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 175 итераций.

6.

Сохраните файл настроек и файл данных ( spray1.cas и spray1.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

Замечание:

FLUENT запросит подтверждение на перезапись файлов, сохранённых ранее.

7.

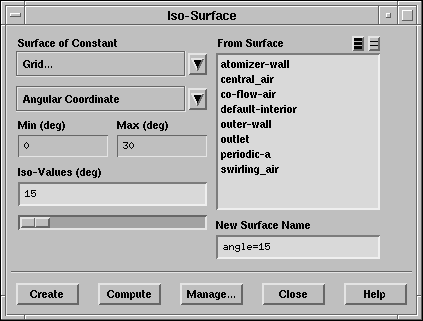

Создайте секущую поверхность для анализа течения в среднем сечении пульверизатора.

Surface $\rightarrow$ Iso-Surface...

\begin{figure}\psfig{file=figures/spray-pan-isosurface2.ps} \end{figure}

(a)

Выберите Grid... (Сетка) и Angular Coordinate (Угловая координата) в списке Surface of Constant (Поверхности постоянных).

(b)

Нажмите Compute (Расчёт).

(c)

Введите 15 в поле Iso-Values (Изо-Значение).

(d)

Введите angle=15 для New Surface Name (Имя новой поверхности).

(e)

Нажмите Create (Создать).

8.

Просмотр распределения величин скорости (Рис.  15.3).

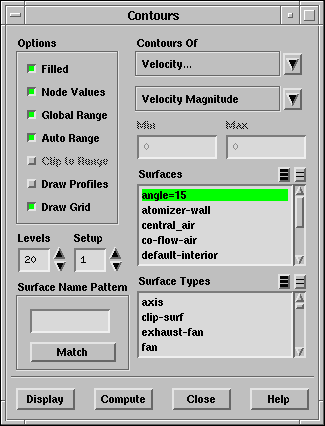

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/spray-pan-cont-vel.ps} \end{figure}

(a)

Выберите Velocity... (Скорость...) и Velocity Magnitude (Величина скорости) в списке Contours Of (Распределение).

(b)

Под надписью Options (Опции) выберите Filled (Заливка) и Draw Grid (Отображать сетку).

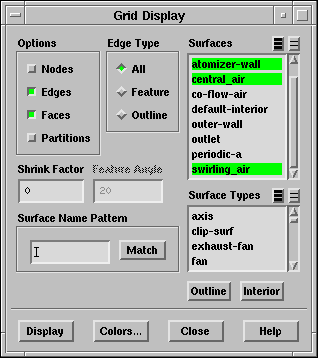

Это откроет панель Draw Grid (Отображение сетки)

\begin{figure}\psfig{file=figures/spray-pan-grid-display2.ps} \end{figure}

(c)

Оставьте имеющиеся параметры отображения сетки и закройте панель Draw Grid (Отображение сетки).

(d)

В панели Contours (Распределение) выберите angle=15 в списке Surfaces (Поверхности).

(e)

Нажмите Display (Отображение).

(f)

Используите мышку для получения вида, показенного на рис. 15.3.

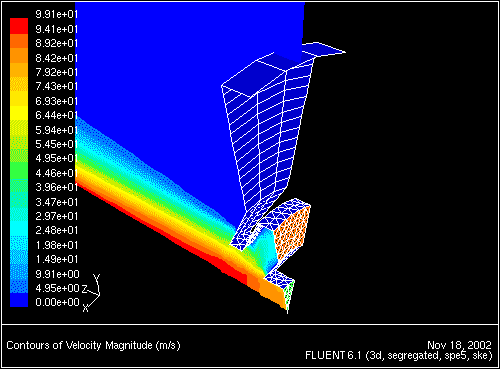

Рис. 15.3: Распределение величины скорости
\begin{figure} \psfig{file=figures/spray-fig-vel-mag.ps,height=3.0in,angle=-90,silent=} \end{figure}

9.

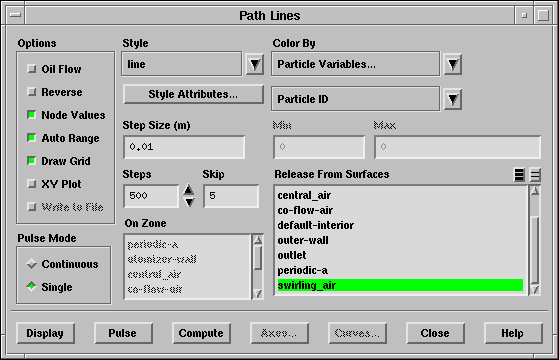

Отображение линий тока воздуха для кольцевого течения (Рис.  15.4).

Display $\rightarrow$ Path Lines...

\begin{figure}\psfig{file=figures/spray-pan-path-lines.ps} \end{figure}

(a)

В списке Release From Surfaces (Показ от поверхностей) выберите swirling_air.

(b)

Увеличьте значение Skip (Пропуск) до 5.

(c)

Под надписью Options (Опции) выберите Draw Grid (Рисовать сетку).

Это откроет панель Draw Grid (Отображение сетки)

(d)

Оставьте имеющиеся параметры отображения сетки и закройте панель Draw Grid (Отображение сетки).

(e)

Нажмите Display (Отображение) в панели Path Lines (Линии тока).

(f)

Используите мышку для получения вида, показенного на рис. 15.4.

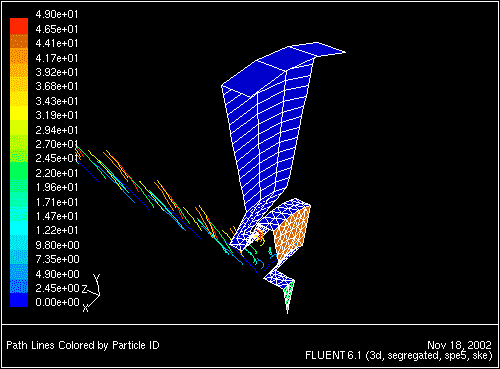

Рис. 15.4: Линии тока вращающегося кольцевого сечения
\begin{figure} \psfig{file=figures/spray-fig-path-lines.ps,height=3.0in,angle=-90,silent=} \end{figure}
