Шаг 7: Postprocessing

Снова отобразите траектории частиц.

Display $\rightarrow$ Particle Tracks...

(a)

Нажмите Display (Отображение) в панели Particle Tracks.

(b)

Используйте мышку, чтобы получить вид, показанный на рис. 15.6.

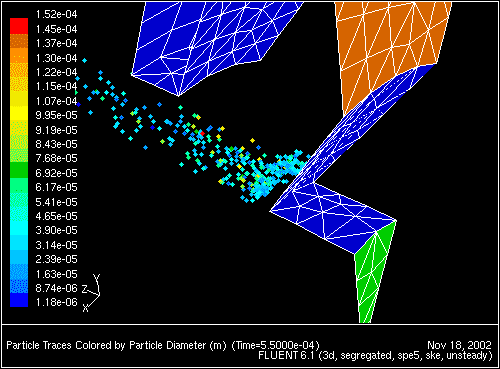

**Рис. 15.6:** Распределение капель после 11 шагов по времени
$\begin{figure} \psfig{file=figures/spray-fig-particle-tracks-2.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Создание изоповерхности моссовой доли метанола (methanol mass fraction)

Surface $\rightarrow$ Iso-Surface...

$\begin{figure}\psfig{file=figures/spray-pan-iso2.ps} \end{figure}$

(a)

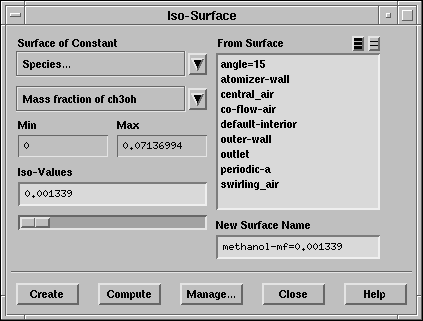

Выберите Species... (Компоненты) и Mass fraction of ch3oh в списке Surface of Constant (Поверхности постоянных).

(b)

Нажмите Compute (Расчёт) для обновления минимального и максимального значения.

(c)

Введите 0.001339 в поле Iso-Values (Изо-Значение).

(d)

Введите methanol-mf=0.001339 для New Surface Name (Имя новой поверхности).

(e)

Нажмите Create (Создать) для создания изоповерхности.

Отобразите созданную поверхность ( methanol-mf=0.001339).

Display $\rightarrow$ Grid...

$\begin{figure}\psfig{file=figures/spray-pan-grid-meth.ps} \end{figure}$

(a)

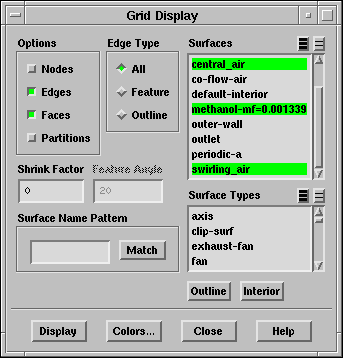

Выберите methanol-mf=0.001339 в списке Surfaces (Поверхности).

(b)

Нажмите кнопку Colors... (Цвета...).

$\begin{figure}\psfig{file=figures/spray-pan-colors2.ps} \end{figure}$

(c)

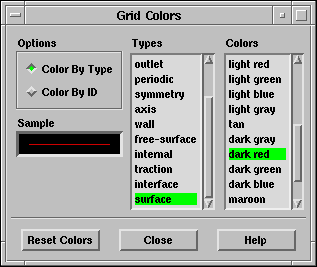

В панели Grid Colors (Цвета сетки) выберите Color By Type (Цвет по типу).

(d)

Выберите surface в списке Types (Типы) и dark red (тёмно красный) в списке Colors.

(e)

В панели Draw Grid (Отображение сетки) нажмите Display (Отображение).

Измените вид для получения полного изображения пульверизатора.

Display $\rightarrow$ Views...

$\begin{figure}\psfig{file=figures/spray-pan-views2.ps} \end{figure}$

(a)

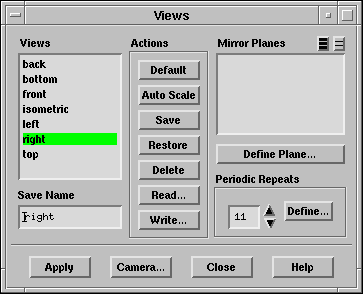

Увеличьте число периодических повторений Periodic Repeats равным 11.

(b)

Нажмите Apply в панели Views (Виды).

(c)

В панели Draw Grid (Отображение сетки) нажмите Display (Отображение).

(d)

Используйте мышку, чтобы получить вид, показанный на рис. 15.7.

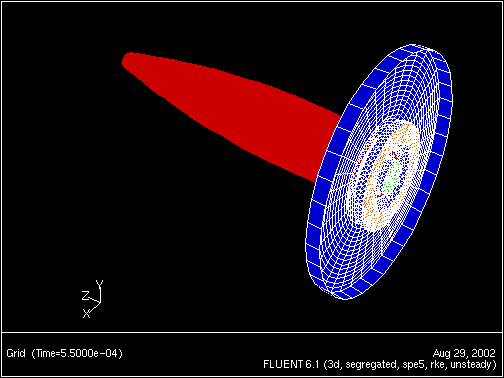

**Рис. 15.7:** Полное отображение пульверизатора с поверхностью постоянной массовой доли метанола.
$\begin{figure} \psfig{file=figures/spray-fig-massfrac-cont.ps,height=3.0in,angle=-90,silent=} \end{figure}$
