Шаг 3: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.

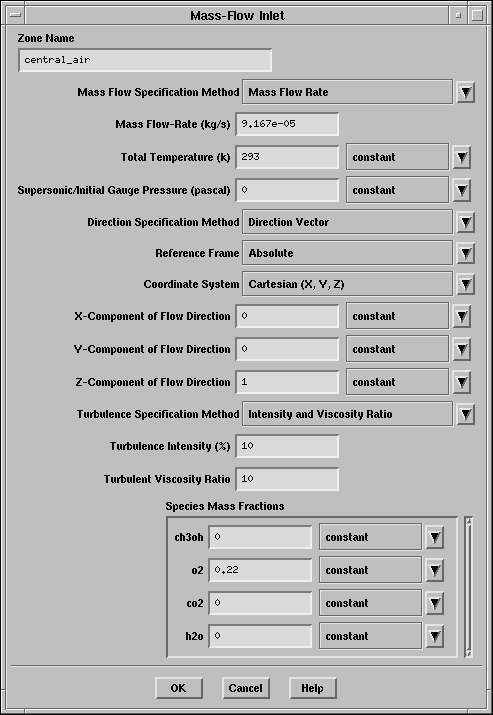

Установите следующие условия для внутреннего воздущного потока (central_air).

\begin{figure}\psfig{file=figures/spray-pan-massflow-bc.ps} \end{figure}

2.

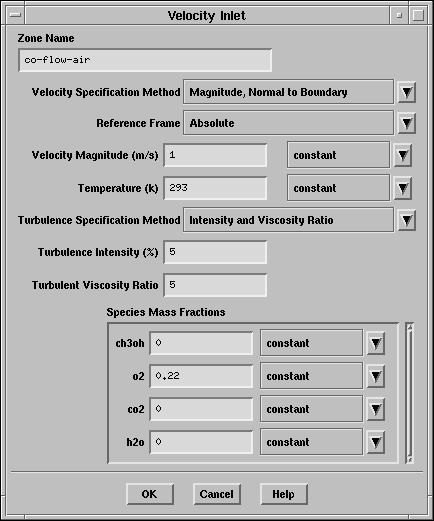

Установите следующие условия для пространства вокруг пульверизатора ( co-flow-air).

\begin{figure}\psfig{file=figures/spray-pan-vinlet1-bc.ps} \end{figure}

3.

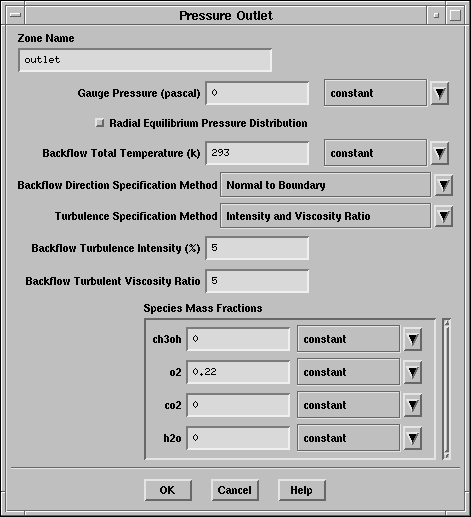

Установите следующие условия для выходной границы (outlet).

\begin{figure}\psfig{file=figures/spray-pan-poutlet1-bc.ps} \end{figure}

4.

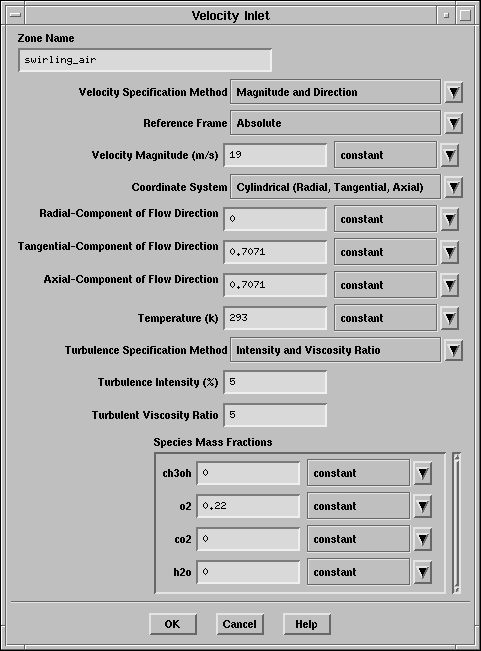

Установите следующие условия для кольцевого течения (swirling_air).

\begin{figure}\psfig{file=figures/spray-pan-vinlet2-bc.ps} \end{figure}

5.

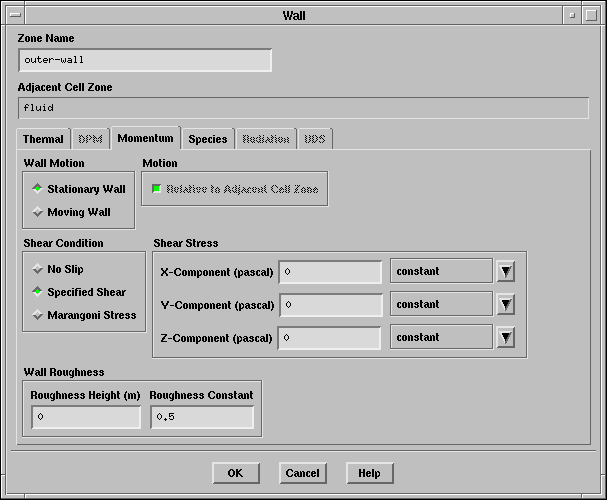

Установите следующие условия для внешней стенки пульверизатора (outer-wall).

\begin{figure}\psfig{file=figures/spray-pan-wall1-bc.ps} \end{figure}
