Шаг 2: Модели

1.

Оставьте параметры решателя без изменений.

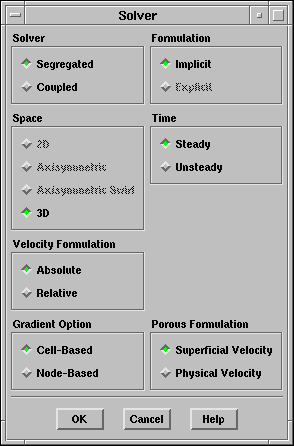

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/spray-pan-solver.ps} \end{figure}

2.

Включение теплопередачи активированием уравнения энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

\begin{figure}\psfig{file=figures/spray-pan-energy.ps} \end{figure}

3.

Включите осуществимую (realizable) $k$- $\epsilon$ модель турбулентности.

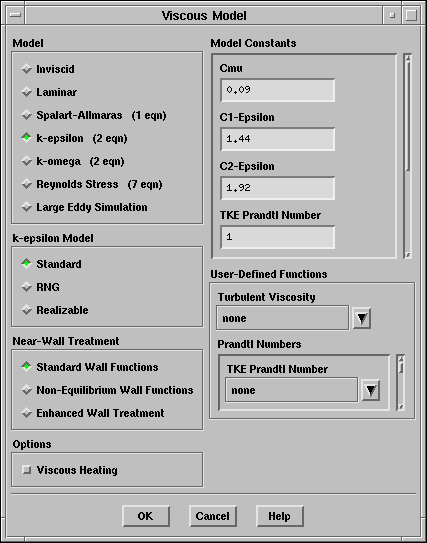

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/spray-pan-viscous.ps} \end{figure}

Данная модель турбулентности даёт большую точность прогнозирования степени распостранения (spreading rate) как плоских так и круговых потоков чем стандартная $k$- $\epsilon$ модель.

4.

Включите перенос химических элементов и реакцию (chemical species transport и reaction).

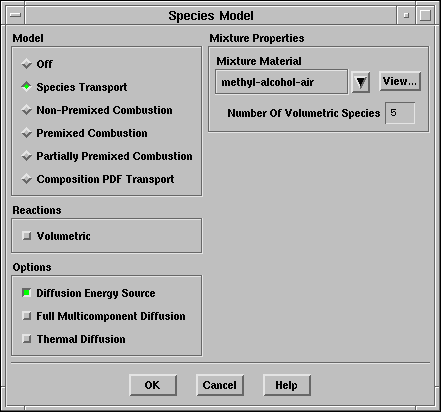

Define $\rightarrow$ Models $\rightarrow$ Species...

\begin{figure}\psfig{file=figures/spray-pan-specmod.ps} \end{figure}

(a)

Выберите Species Transport (Перенос компонентов) под надписью Model (Модель).

(b)

Выберите methyl-alcohol-air (метиловый спирт-воздух) в списке Mixture Material (Смесь).

Выбирая смесь из имеющихся в базе данных FLUENT вы также описываети реакционную систему. Химические компоненты, а также их свойства загружаются из базы данных. В дальнейшем вы сможете изменить эти свойства используя панель Materials (Материалы).

!
После нажатия OK появится информационное окно с просьбой подтврдить значения параметров, загруженных из базы данных.

(c)
Нажмите OK в этой панели.
