Шаг 1: Сетка

1.

Считайте файл сетки sector.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.



3.

Отобразите сетку.

Display $\rightarrow$ Grid...

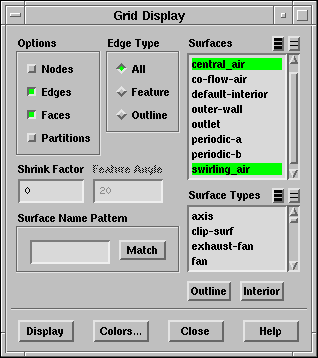

\begin{figure}\psfig{file=figures/spray-pan-display-grid.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Faces (Экраны, Внешние виды).

(b)

Под надписью Surfaces (Поверхности) выберите только atomizer-wall, central_air, и swirling_air.

(c)

Нажмите кнопку Colors... (Цвета).

\begin{figure}\psfig{file=figures/spray-pan-grid-colors.ps} \end{figure}

(d)

В панели Grid Colors (Цвета стеки) выберите Color By ID (Расцветка по номеру).

Это приведёт в различным цветам для каждой области

(e)

В панели Draw Grid (Отображение сетки) нажмите Display (Отображение).

4.

Изменение отображения на изометрическое.

Display $\rightarrow$ Views...

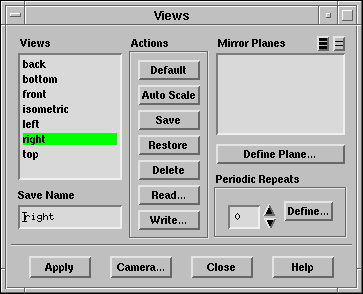

\begin{figure}\psfig{file=figures/spray-pan-views.ps} \end{figure}

(a)

Выберите right (правый) в списке Views (Виды) и нажмите Restore (Обновить).

(b)

Масштабируя и вращая мышкой изображение вы получите аналогичное показанному на рис. 15.2.

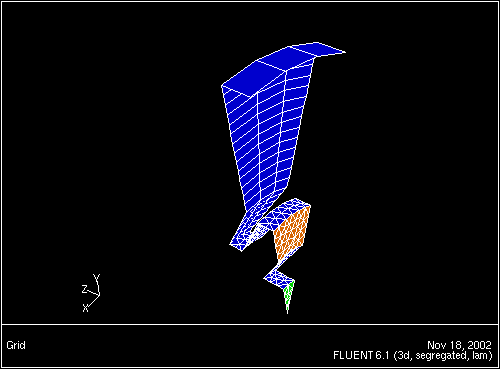

Рис. 15.2: Отображение сетки воздушного пульверизатора
\begin{figure} \psfig{file=figures/spray-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

5.

Используя текстовый интерфейс измените зоны periodic-a и periodic-b с стеновых зон (wall zones) на периодические (periodic zones)

(a)

В консоли введите команды показанные зелёным цветом.

> grid

/grid> modify-zones

/grid/modify-zones> list-zones

  id  name              type               material            kind
----  ----------------  -----------------  ------------------  ----
   1  fluid             fluid              air                 cell
   2  atomizer-wall     wall               aluminum            face
   3  central_air       mass-flow-inlet                        face
   4  co-flow-air       velocity-inlet                         face
   5  outlet            pressure-outlet                        face
   6  swirling_air      velocity-inlet                         face
   7  periodic-a        wall               aluminum            face
   8  periodic-b        wall               aluminum            face
   9  outer-wall        wall               aluminum            face
  11  default-interior  interior                               face

/grid/modify-zones> make-periodic

Periodic zone [()] 7

Shadow zone [()] 8

Rotational periodic? (if no, translational) [yes] yes

Create periodic zones? [yes] yes


  all 1923 faces matched for zones 7 и 8.

  zone 8 deleted

  created periodic zones.

6.

Переупорядочьте сетку.

Для ускорения процесса моделирования необходимо переупорядочить сетку.

Grid $\rightarrow$ Reorder $\rightarrow$ Domain

FLUENT отобразит ход процесса в консоли:

>> Reordering domain using Reverse Cuthill-McKee method:
      zones, cells, faces, done.
   Bandwidth reduction = 3286/102 = 32.22
   Done.
