Шаг 5: Решение

1.

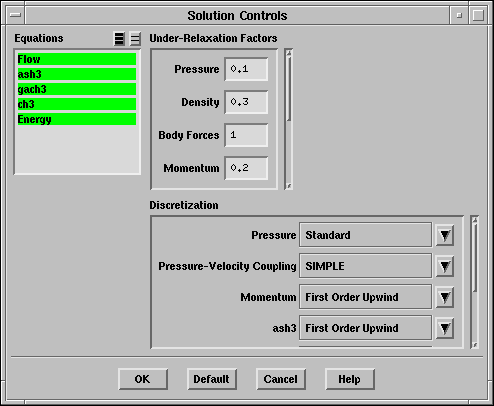

Установите параметры решения.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

(a)

Измените Under-Relaxation Factor (Подрелаксационный фактор) следующим образом:


ParameterURF ParameterURF
Pressure (Давление)0.1 ash31
Density (Плотность)0.3 gach31
Body Forces (Массовые силы)1 ch31
Momentum (Импульс)0.2 Energy (Энергия)0.9


(b)

Под надписью Discretization (Дискретизация) оставьте по умолчанию First Order Upwind (Первый порядок ...) для Momentum (Момента), всех компонентов и Energy (Энергии).

\begin{figure}\psfig{file=figures/surface-panel-urf.ps} \end{figure}

2.

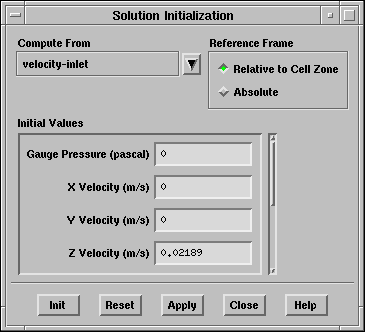

Инициализация области течения с использованием граничных условий для velocity-inlet.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/surface-panel-initial.ps} \end{figure}

(a)

Выберите velocity-inlet в списке Compute From (Решать от).

(b)

Нажмите Init и закройте панель.

3.

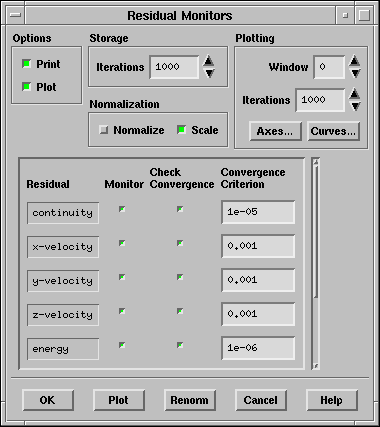

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/surface-panel-residual.ps} \end{figure}

(a)

Выберите Plot (Отображать) под надписью Options (Опции).

(b)

Установите Convergence Criterion (Критерий сходимости) для Continuity (Неразрывность) равным 1e-05.

(c)

Нажмите OK для закрытия панели.

4.

Сохраните файл настроек ( surface.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 2000 итераций.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/surface-panel-iterate.ps} \end{figure}

Решение будет сходится приблизительно после 1900 итераций.

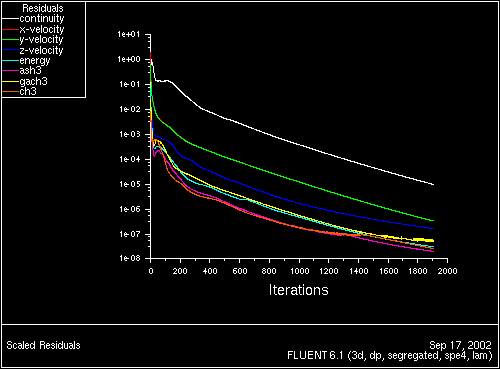

Рис. 14.3: Невязки
\begin{figure} \psfig{file=figures/surface-display-residual.ps,height=3.0in,angle=-90,silent=} \end{figure}

6.

Сохраните файл настроек и файл данных ( surface.cas и surface.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
