Шаг 7: Последующая обработка

1.

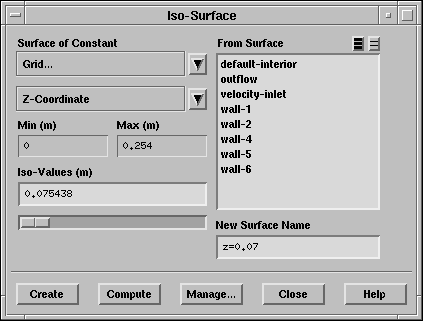

Создайте изоповерхность вблизи wall-4.

Surface $\rightarrow$ Iso-Surface...

(a)

В панели Iso-Surface (Изо-Ооверхность) выберите Grid (Сетка) и Z-Coordinate (Z-Координата) под надписью Surface of Constant (Поверхность постоянной).

(b)

Нажмите Compute (Расчёт).

(c)

Введите 0.075438 под надписью Iso-Values.

(d)

Введите z=0.07 под надписью New Surface Name (Имя новой поверхности).

(e)

Нажмите Create.

\begin{figure}\psfig{file=figures/surface-panel-plane.ps} \end{figure}

2.

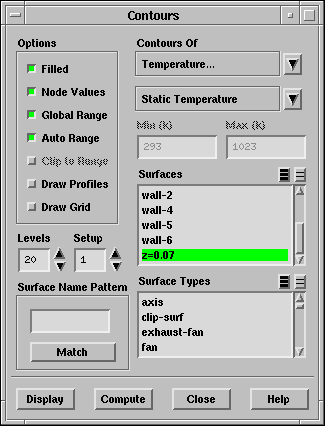

Отображение распределения температур на плоскости поверхности. (Рис.  14.4).

Display $\rightarrow$ Contours...

(a)

Выберите Temperature... и Static Temperature в списке Contours Of (Распределение).

(b)

Включите Filled (Заливка) под надписью Options (Опции).

(c)

Выберите z=0.07 под надписью Surfaces (Поверхности).

(d)

Нажмите Display (Отображение).

\begin{figure}\psfig{file=figures/surface-panel-contour.ps} \end{figure}

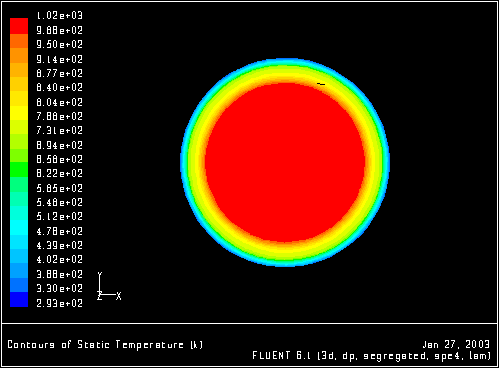

Рис. 14.4: Распределение температуры вблизи wall-4
\begin{figure} \psfig{file=figures/surface-display-temp.ps,height=3.0in,angle=-90,silent=} \end{figure}

Показано распределение температур над поверхностью диска. Вы можете видеть диск с температурой 1023 K.

.

3.

Отображение степеней поверхностного отложения (surface deposition rates) ga.

Display $\rightarrow$ Contours...

(a)

Выберите Species... (Компоненты) и Surface Deposition Rate of ga (Степень поверхностного отложения ga) в списке Contours Of (Распределение).

(b)

Выберите wall-4 под надписью Surfaces (Поверхности).

(c)

Нажмите Display (Отображение).

Для просмотра сверху вам возможно прийдется использовать левую кнопку мышки для поворота рисунка.

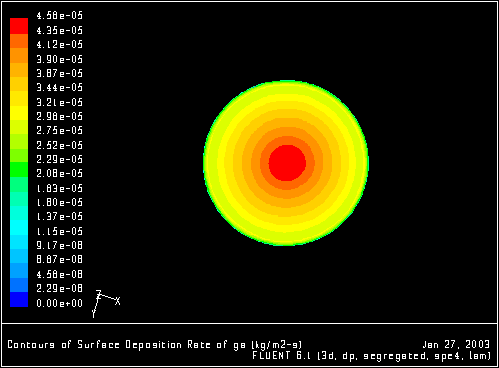

Рис. 14.5: Распределение степени поверхностного отложения ga
\begin{figure} \psfig{file=figures/surface-display-ga-rate.ps,height=3.0in,angle=-90,silent=} \end{figure}

Как видно максимальная степень отложений наблюдается в центре диска.

4.

Отображение покрытия поверхности (surface coverage) твёрдым галием ga_s (Рис.  14.6).

Display $\rightarrow$ Contours...

(a)

Выберите Species... (Компоненты) и Surface Coverage of ga_s (Покрытие поверхности ga_s) в списке Contours Of (Распределение).

(b)

Выберите wall-4 под надписью Surfaces (Поверхности).

(c)

Нажмите Display (Отображение).

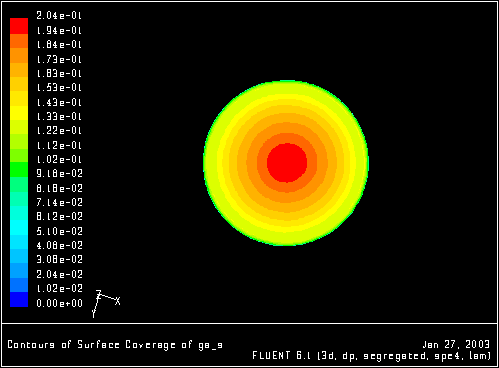

Рис. 14.6: Распределение покрытия поверхности ga_s
\begin{figure} \psfig{file=figures/surface-display-gas-cov.ps,height=3.0in,angle=-90,silent=} \end{figure}

Рис.  14.6 показывает степень покрытия поверхности ... компонентами (site species) ga_s.

5.

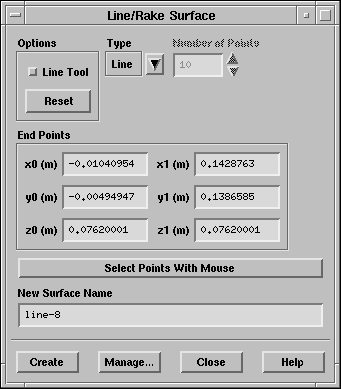

Создание линейной поверхности от центра wall-4 к краю диска.

Surface $\rightarrow$ Line/Rake...

(a)

В панели Line/Rake Surface (Линия/Наклон Поверхность) выберите Select Points with Mouse (Указать точки мышкой).

(b)

На изображении нажмите на центр wall-4 и на кромку правой кнопкой мышки.

(c)

Нажмите Create.

\begin{figure}\psfig{file=figures/surface-panel-line.ps} \end{figure}

6.

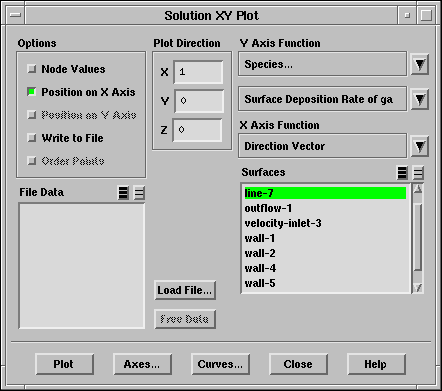

Отображение степени отложений Ga v/s в радиальном направлении (Рис.  14.7).

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/surface-panel-plot.ps} \end{figure}

(a)

Выберите Species... (Компоненты) и Surface Deposition Rate of ga (Степень поверхностного отложения ga) в списке Y Axis Function (Функция оси Y).

(b)

Под надписью Options (Опции) снимите опцию Node Values (Узловые значения).

Термины источник/приёмник для поверхностных реакций расположенны в ячейках, которые соседствуют с ячейками поверхности, поэтому необходимо отображать значения для якеек а не для узлов.

(c)

В списке Surfaces (Поверхности) выберите line-7.

(d)

Для установления масштаба XY графика нажмите Axes (Оси).

i.

В панели Axes - Solution XY Plot (Оси - XY График решения) выберите Y под надписью Axis (Ось).

ii.

Отключите опцию Auto Range (Авто диапазон) под надписью Options (Опции).

iii.

Под надписью Range (Диапазон) установите Minimum равным 2e-05 и Maximum равным 5e-05, Нажмите Apply и закройте панель.

(e)

Нажмите Plot (Отобразить) в панели Solution XY Plot.

Пик степени отложения приходится на центр диска (где максимальна концентрация смеси).

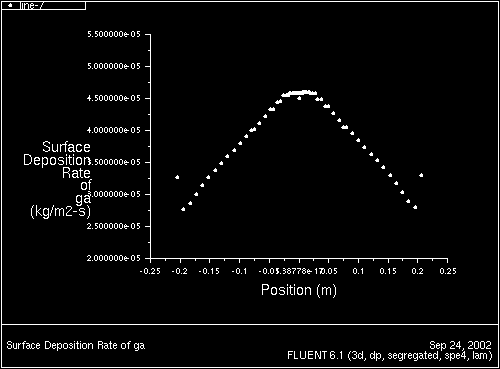

Рис. 14.7: Отображение степени поверхностного отложения галлия
\begin{figure} \psfig{file=figures/surface-display-xyplot.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Аналогично описанному выше вы можете проанализировать отложения As.
