Шаг 5: Boundary Conditions

Оставьте параметры по умолчанию outflow.

$\begin{figure}\psfig{file=figures/surface-panel-outflow.ps} \end{figure}$

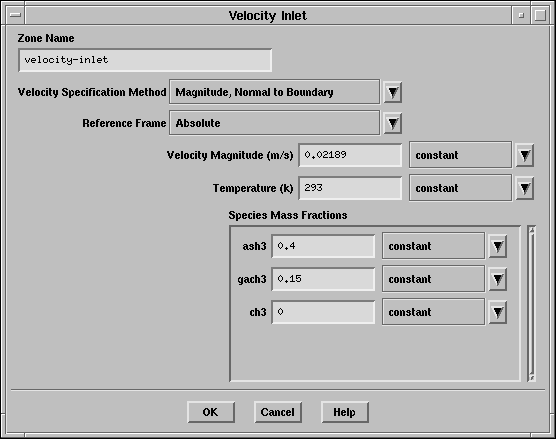

Установите параметры для velocity-inlet.

(a)

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) как Magnitude, Normal to Boundary (Величина, Нормаль к границе).

(b)

Оставьте по умолчанию Reference Frame (Система отчёта) как Absolute (Абсолютная).

(c)

Установите Velocity Magnitude (Величина скорости) равной 0.02189 м/с

(d)

Установите Temperature (Температура) равной 293 K.

(e)

Установите Species Mass Fractions (Массовые содержания компонентов) для ash3 равное 0.4, для gach3 - 0.15, и для ch3 - 0.

$\begin{figure}\psfig{file=figures/surface-panel-inlet.ps} \end{figure}$

(f)

Нажмите OK.

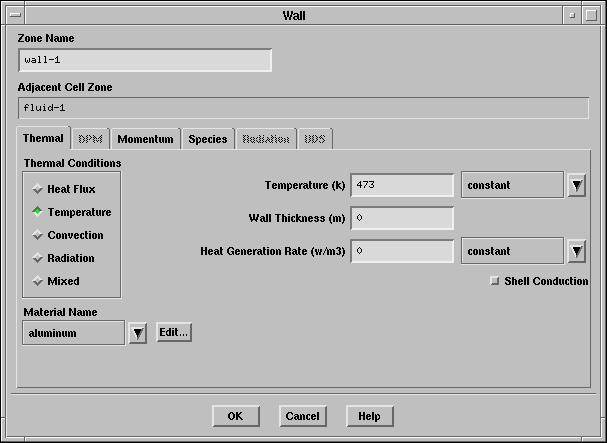

Установите граничные условия для wall-1.

(a)

Под надписью Thermal Conditions (Термические условия) выберите Temperature (Температура) и установите Temperature (Температура) равной 473 K.

$\begin{figure}\psfig{file=figures/surface-panel-wall1.ps} \end{figure}$

(b)

Нажмите OK.

Аналогично установите граничные условия для wall-2.

(a)

Под надписью Thermal Conditions (Термические условия) выберите Temperature (Температура) и установите Temperature (Температура) равной 343 K.

(b)

Нажмите OK.

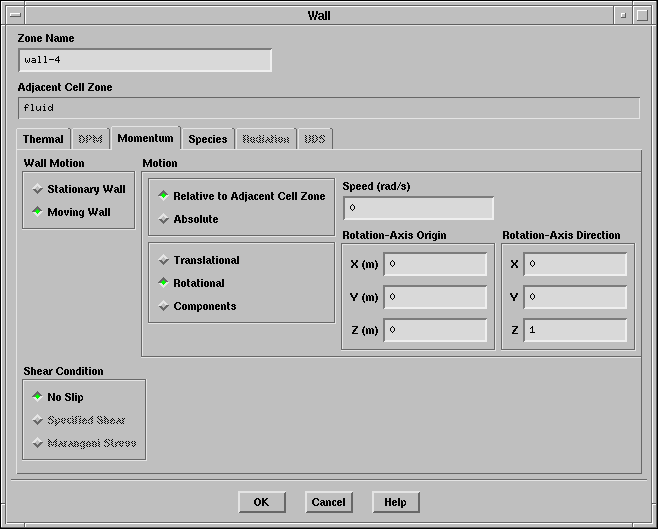

Установите граничные условия для wall-4.

(a)

Под надписью Thermal Conditions (Термические условия) выберите Temperature (Температура) и установите Temperature (Температура) равной 1023 K.

(b)

Во вкладке Momentum (Импульс) установите Wall Motion (Движенти стенки) как Moving Wall (Движущаяся стенка), Motion (Движение) как Absolute (Абсолютное) и Rotational (Вращающееся) и установите Speed (Скорость) равной 80 рад/с.

(c)

Остальное оставьте по умолчанию.

$\begin{figure}\psfig{file=figures/surface-panel-wall4.ps} \end{figure}$

(d)

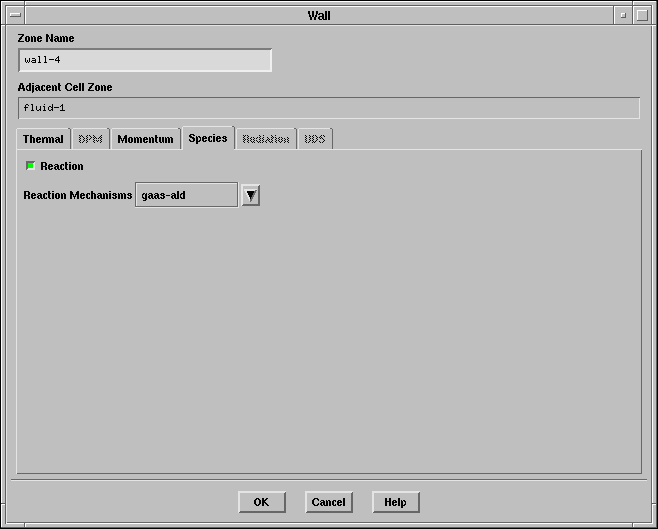

На вкладке Species (Компоненты) включите Reaction (Реакция) и установите Mechanisms (Механизм) как gaas-ald.

$\begin{figure}\psfig{file=figures/surface-panel-wall4-sp.ps} \end{figure}$

(e)

Нажмите OK.

Установите граничные условия для wall-5.

(a): Под надписью Thermal Conditions выберите Temperature и установите Temperature (Температура) равной 720 K.
(b): Во вкладке Momentum (Импульс) установите Wall Motion (Движенти стенки) как Moving Wall (Движущаяся стенка), Motion (Движение) как Absolute (Абсолютное) и Rotational (Вращающееся) и установите Speed (Скорость) равной 80 рад/с.
(c): Остальное оставьте по умолчанию.
(d): Нажмите OK.

Установите граничные условия для wall-6.

(a): Под надписью Thermal Conditions выберите Temperature и установите Temperature равной 303 K.
(b): Нажмите OK для закрытия панели.

Используйте команды TUI (Text User Interface - Тексовый интерфейс пользователя) для отключения диффузии на входе. В консоли введите приведённые ниже команды.

> define/models/species/inlet-diffusion?

Include diffusion at inlets? [yes] no
