Шаг 10: Решение

1.

Установите P1 подрелаксационный фактор (under-relaxation factor) равным 1.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

2.

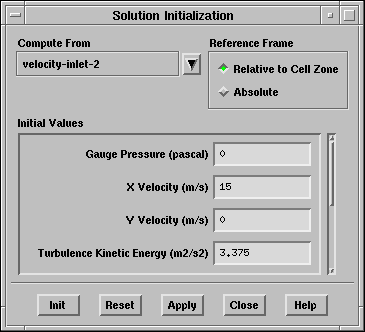

Инициализация области течения используя условия на velocity-inlet-2.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/coal-initialize.ps} \end{figure}

(a)

Выберите velocity-inlet-2 в списке Compute From (Решать от).

(b)

Нажмите кнопку Init и закройте панель

!
Кнопка Apply позволяет только сохранить введённые параметры для дальнейшего использования. Инициализация производится нажатием кнопки Init.

Замечание:

Здесь, при значительном подогреве поступающего окислителя, вы можете начать расчёт основываясь на условиях на входе. Вообще, вам придется начать расчёт с указания высокотемпературных областей и определения траекторий дискретной фазы. Это обеспечит начальный выход летучих и выделение кокса, требуемые для начала горения. Для выполнения подобной инициализации можете использовать пункт меню Solve/Initialize/Patch... или текстовую команду solve/dpm-update .

3.

Включение отображения невязки в процессе решения.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

4.

Сохраните файл настроек ( coal.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 400 итераций.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/coal-iterate.ps} \end{figure}

Замечание:

Сходимость по умолчанию будет достигнута приблизительно после 170 итераций.

6.

Сохраните данные в файл ( coal.dat).

File $\rightarrow$ Write $\rightarrow$ Data...


next up previous contents Назад: Шаг 9: Граничные условия
