Шаг 11: Postprocessing

1.
Отображение поля температур (Рис.  13.8).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/coal-contours-temp-norad.ps} \end{figure}

Пик температуры составляет порядка 2260 K.

Совет:

Используйте панель Views (Виды) ( Display/Views...) для зеркального отображения симметричной зоны.

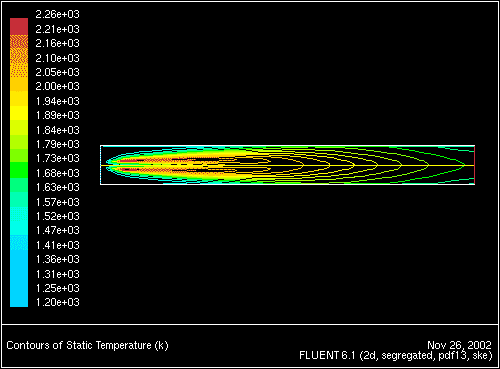

Рис. 13.8: Распределение температуры
\begin{figure} \psfig{file=figures/coal-tempplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения Mean Mixture Fraction (Средняя фракция смеси) (Рис.  13.9).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/coal-contours-mixturefrac-norad.ps} \end{figure}

Распределение фракции смеси показывает, где кокс и летучие переходят из угля в газовую фазу.

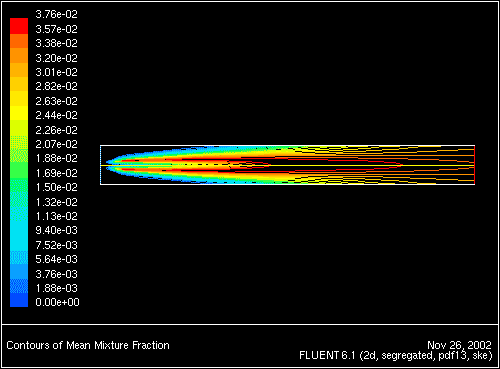

Рис. 13.9: Распределение фракции смеси
\begin{figure} \psfig{file=figures/coal-mixfracplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отображение степени выхода летучих (Рис.  13.10).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/coal-contours-devol-norad.ps} \end{figure}

(a)

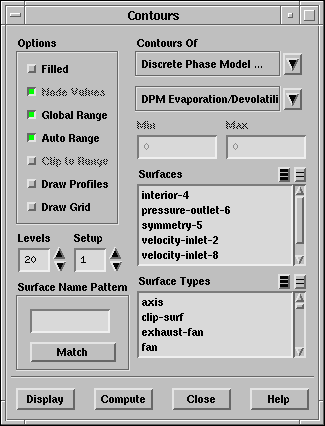

Выберите Discrete Phase Model... (Модель дискретной фазы) и DPM Evaporation/Devolatilization (DPM Испарение/Выход летучих) под надписью Contours Of (Распределение).

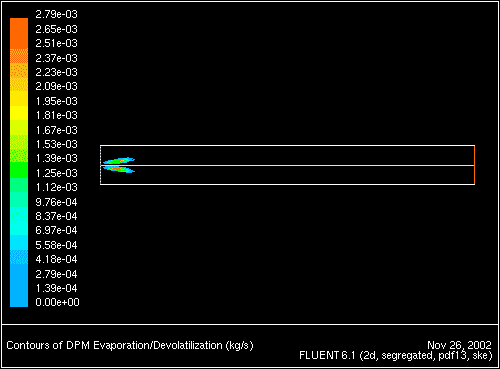

Рис. 13.10: Степень выхода летучих
\begin{figure} \psfig{file=figures/coal-devolplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение степени выгорания кокса (Рис.  13.11) выбором DPM Burnout из нижнего выпадающего списка.

Замечание:

Распределение степени выхода летучих показывает, что выход летучих происходит на одной восьмой длинны топки. Выгорание кокса происходит после полного выхода летучих и заканчивается приблизительно на 3/4 длинны топки.

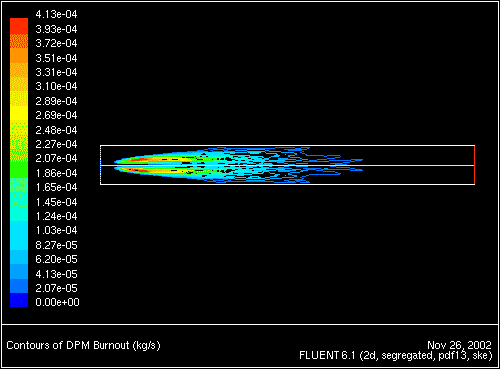

Рис. 13.11: Степень выгорания кокса
\begin{figure} \psfig{file=figures/coal-burnoutplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

5.

Отображение траекторий одного течения частиц (Рис.  13.12).

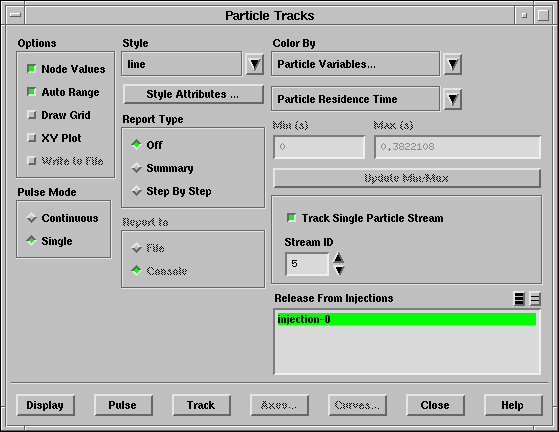

Display $\rightarrow$ Particle Tracks...

\begin{figure}\psfig{file=figures/coal-particles-norad.ps} \end{figure}

(a)

Выберите injection-0 в списке Release From Injections.

(b)

Выберите Particle Residence Time (Время пребывания частиц) в списке Color By (Расцветка по).

(c)

Включите Track Single Particle Stream (Отследить единственное течение частиц) и установите Stream ID (Порядок течения) равным 5.

(d)

Нажмите Display (Отображение).

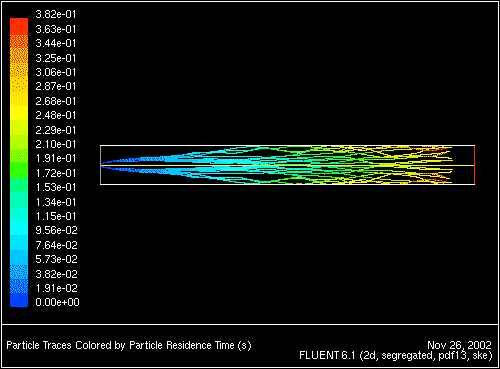

Рис. 13.12: Траектории течения частиц № 5 с расцветкой по времени пребывания частиц
\begin{figure} \psfig{file=figures/coal-ptplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

6.

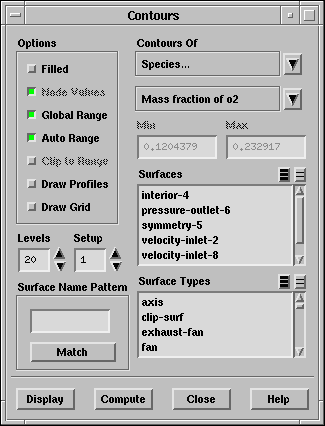

Распределение окислителя (Рис.  13.13).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/coal-contours-o2-norad.ps} \end{figure}

Замечание:

Хотя расчёт уравнений переноса выполнялся только для фракции смеси (only  for the mixture fraction) и её изменения, вы всё же сможете отобразить распределение химических элементов. Это обеспечивается равновесной химической моделью PDF (PDF equilibrium chemistry model).

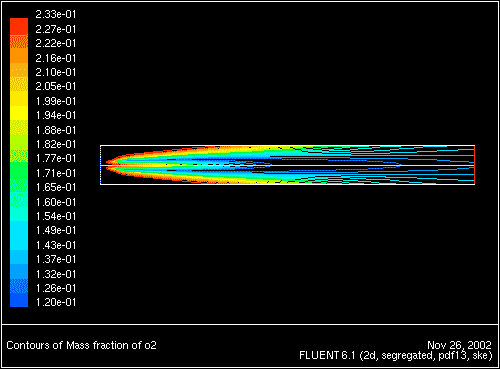

Рис. 13.13: Распределение O $_2$
\begin{figure} \psfig{file=figures/coal-o2plot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

7.

Выберите другие компоненты и отобразите распределение их массовых долей (например, Рис.  13.14- 13.16).

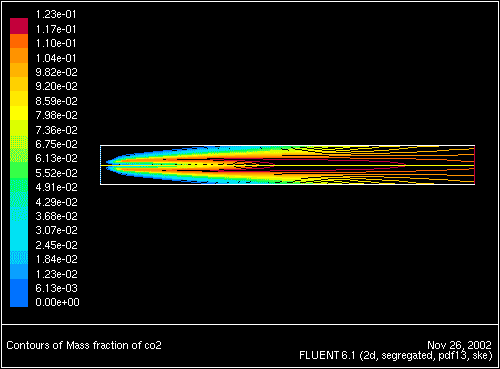

Рис. 13.14: Распределение CO $_2$
\begin{figure} \psfig{file=figures/coal-co2plot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

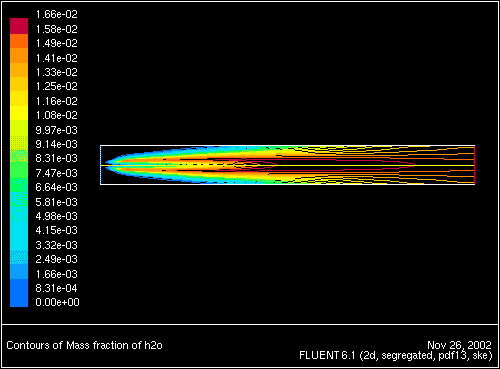

Рис. 13.15: Распределение H $_2$O
\begin{figure} \psfig{file=figures/coal-h2oplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}

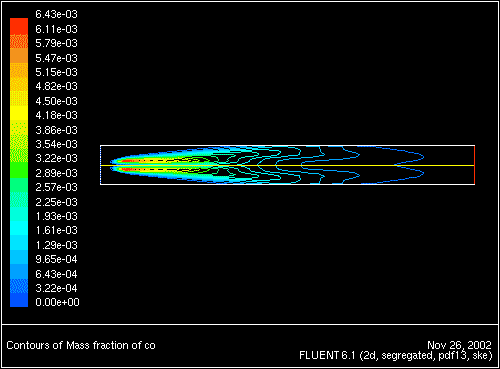

Рис. 13.16: Распределение CO
\begin{figure} \psfig{file=figures/coal-coplot-norad.ps,height=3.0in,angle=-90,silent=} \end{figure}
