Шаг 6: Displaying the Preliminary Solution

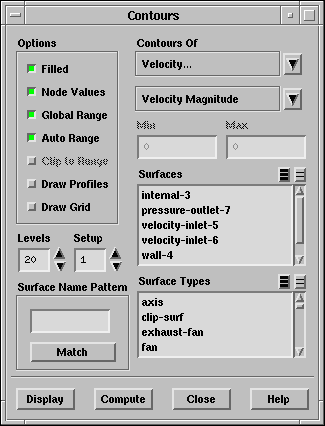

Отображение поля скоростей (Рис. 1.4).

Display $\rightarrow$ Contours...

$\begin{figure}\psfig{file=figures/elbow-pan-con-vv.ps} \end{figure}$

(a)

Выберите Velocity... (Скорость) и после Velocity Magnitude (Величина скорости) в Contours Of (Распределение).

(b)

Выберите Filled (Заливка) в Options (Опции). .

(c)

Нажмите Display (Отображение).

Замечание:

Щелчок правой кнопкой мыши на области распределения приводит к отображению значения параметра в данной точке.

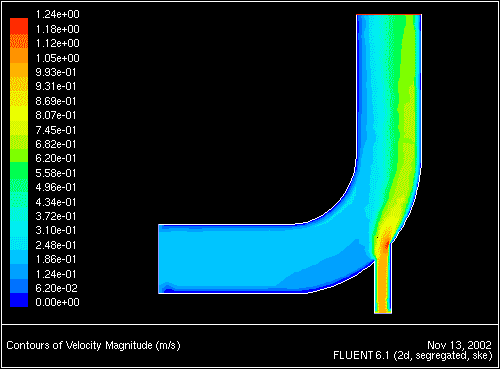

**Рис. 1.4:** Распределение скоростей после предварительного расчёта
$\begin{figure} \psfig{file=figures/elbow-fig-fcvm.ps,height=3.0in,angle=-90,silent=} \end{figure}$

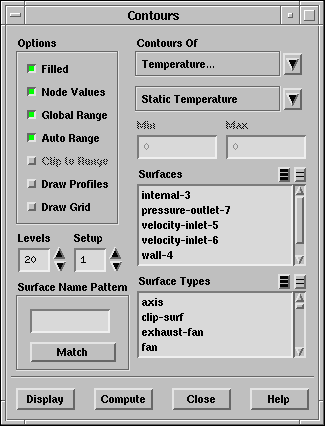

Отображение поля температур (Рис. 1.5).

$\begin{figure}\psfig{file=figures/elbow-pan-con-temp1.ps} \end{figure}$

(a)

Выберите Temperature... и Static Temperature (Статическая температура) в Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

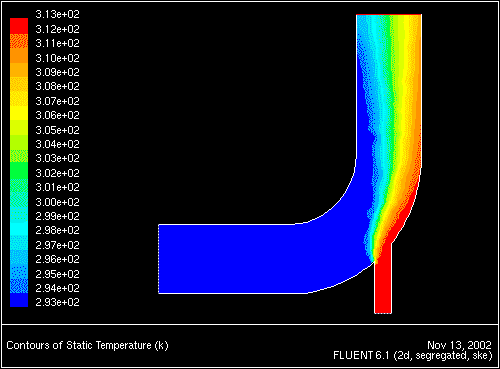

**Рис. 1.5:** Распределение температур
$\begin{figure} \psfig{file=figures/elbow-fig-fcte.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Отображение векторов скорости (Рис. 1.6).

Display $\rightarrow$ Vectors...

(a)

Нажмите Display (Отображение).

Замечание:

По умолчанию выбран Auto Scale (Авто масштаб). Это автоматически определяет масштаб векторов скорости относительно наименьшего размера ячеек сетки. Для увеличения длинны векторов необходимо установить масштаб Scale более 1.

(b)

Измените масштаб установив Scale (Масштаб) равным 3.

$\begin{figure}\psfig{file=figures/elbow-pan-vv.ps} \end{figure}$

(c)

Отобразите векторы снова

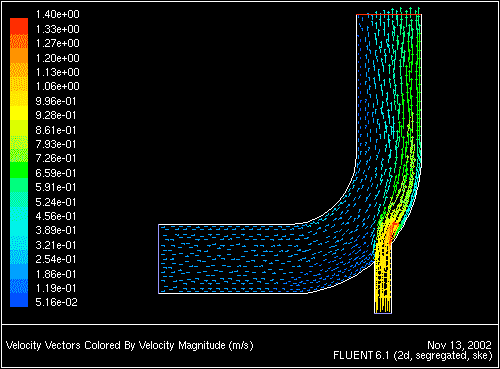

**Рис. 1.6:** Векторы скорости
$\begin{figure} \psfig{file=figures/elbow-fig-vv1.ps,height=3.0in,angle=-90,silent=} \end{figure}$

(d)

Для увеличения вида можно использовать среднюю кнопку мышки. Выделите рамкой область, которую хотели бы увеличить. (См. Рис. 1.7).

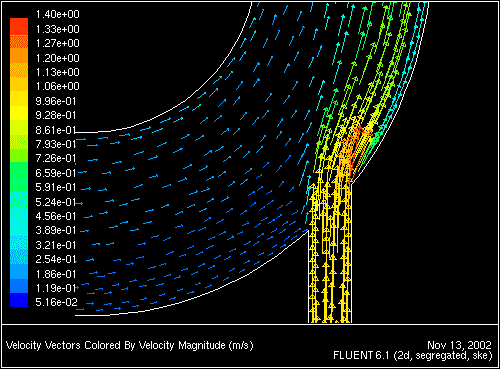

**Рис 1.7:** Увеличенный вид распределения скоростей.
$\begin{figure} \psfig{file=figures/elbow-fig-vv2.ps,height=3.0in,angle=-90,silent=} \end{figure}$

(e)

Для уменьшения масштаба нажмите среднюю кнопку мыши и перемещайте мышь влево, если продолжать рисунок перерисовывается. Для центровки изображения используйте левую кнопку мыши.

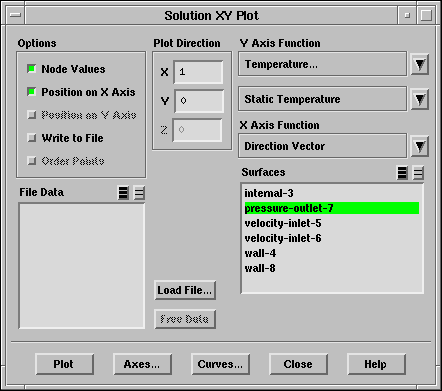

Создадим график распределения температуры на выходе (Рис. 1.8).

Plot $\rightarrow$ XY Plot...

$\begin{figure}\psfig{file=figures/elbow-pan-xyplot1.ps} \end{figure}$

(a)

Выберите Temperature... и Static Temperature (Статическая Температура) в списке Y Axis Function (Функция Y-Оси).

(b)

Выберите pressure-outlet-7 из списка Surfaces (Поверхности).

(c)

Нажмите Plot (Печать).

**Рис. 1.8:** Распределение температуры на выходе
$\begin{figure} \psfig{file=figures/elbow-fig-xy-te1.ps,height=3.0in,angle=-90,silent=} \end{figure}$

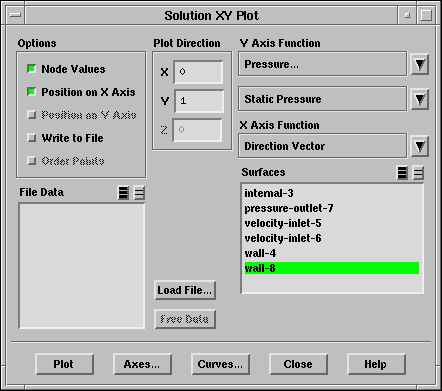

Создадим график распределения статического давления на внешней поверхности большего канала, wall-8 (Рис. 1.9).

$\begin{figure}\psfig{file=figures/elbow-pan-xyplot2.ps} \end{figure}$

(a)

Выбираем Pressure... и Static Pressure (Статическое Давление) в списке Y Axis Function (Функция Y-Оси).

(b)

Отменяем pressure-outlet-7 и выбираем wall-8 из списка Surfaces (Поверхности).

(c)

Изменим Plot Direction (Направление Графика) для X на 0, и Plot Direction для Y на 1.

С вектором Plot Direction (0,1), FLUENT будет отображать статическое давление в ячейках стенки wall-8 как функцию от.

(d)

Нажмите Plot (Отобразить).

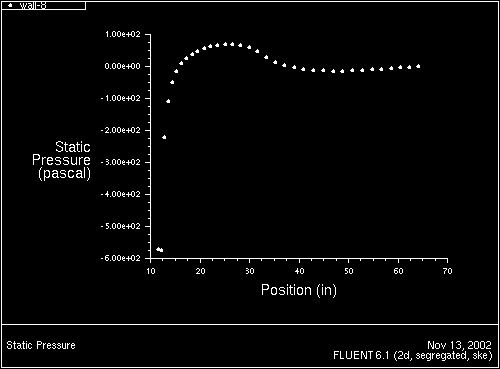

**Рис. 1.9:** Pressure Distribution along the Outside Wall of the Bend
$\begin{figure} \psfig{file=figures/elbow-fig-xy-pr1.ps,height=3.0in,angle=-90,silent=} \end{figure}$

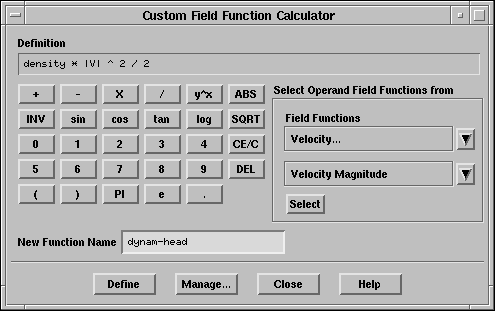

Определим динамический напор по формуле ( $\rho \vert V\vert^2/2$ ).

Define $\rightarrow$ Custom Field Functions...

$\begin{figure}\psfig{file=figures/elbow-pan-cff-calc.ps} \end{figure}$

(a): В списке Field Functions (Поле функций) выбираем Density (Плотность) и нажимаем Выберите (Выбор).
(b): Нажимаем кнопку умножение, X.
(c): В списке Field Functions (Поле функций) выбираем Velocity (Скорость) и Velocity Magnitude (Величина скорости) и нажимаем Выберите (Выбор).
(d): Нажимаем y ^ x чтобы ввести показатель степени, нажимаем 2.
(e): Нажимаем кнопку деление /, и вводим 2.
(f): Вводим имя dynam-head в поле New Function Name (Имя новой функции).
(g): Нажимаем Define (Определить), и после закрываем панель.

Отобразим распределение поля заданной функции (Рис. 1.10).

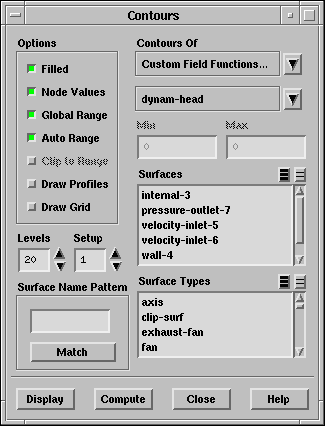

Display $\rightarrow$ Contours...

$\begin{figure}\psfig{file=figures/elbow-pan-con-cff.ps} \end{figure}$

(a)

Выбираем Custom Field Functions... в Contours Of (Распределение).

Функция dynam-head, созданная нами, будет присутствовать в нижнем выпадающем списке.

(b)

Нажмите Display (Отображение).

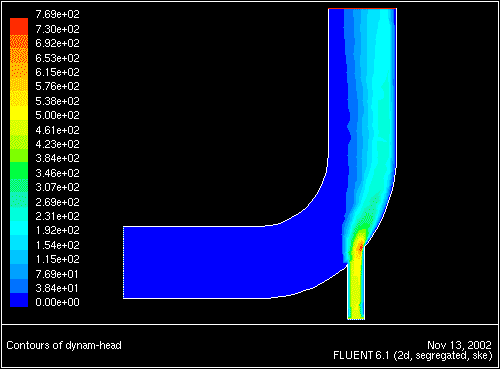

**Рис. 1.10:** Распределение Динамического Напора.
$\begin{figure} \psfig{file=figures/elbow-fig-fcdh.ps,height=3.0in,angle=-90,silent=} \end{figure}$
