Шаг 7: Применение второго порядка дискретизации

В первой части главы расчёт проводился с применением первого порядка дискретизации. Это решение очень диффузионно: что видно из графиков распределения температур и скоростей. Теперь можно изменить порядок дискретизации на второй для уравнения энергии с целью повысить точность решения. Со вторым порядком дискретизации необходимо применение меньшего значения для подрелаксационного фактора энергии (energy under-relaxation factor) для обеспечения сходимости.

1.

Применение схемы дискретизации второго порядка и снижение подрелаксационного фактора энергии (energy under-relaxation factor).

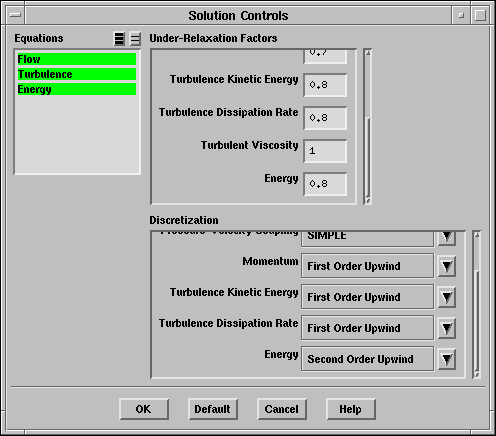

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/elbow-pan-solution-controls.ps} \end{figure}

(a)

Под Discretization, выберите Second Order Upwind (Второй Порядок ...) для Energy.

(b)

Под Under-Relaxation Factors, установите значение Energy under-relaxation factor (подрелаксационного фактора энергии) равным 0.8.



2.

Продолжайте расчёт требуя 100 дополнительных итераций

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/elbow-pan-iter100.ps} \end{figure}

Решение должно сходиться примерно при 35 дополнительных итерациях.

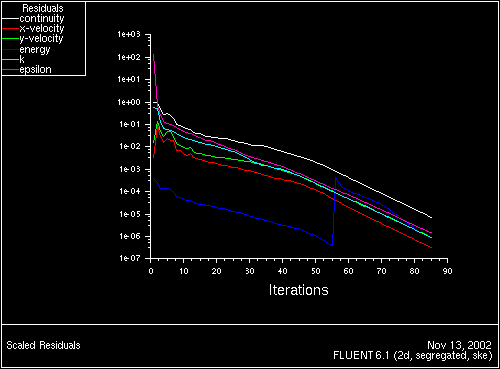

Рис. 1.11: Невязка для схемы второго порядка для энергии
\begin{figure} \psfig{file=figures/elbow-fig-resid2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Замечание:

Поскольку мы  изменили параметры контроля решения естественно видеть наличие скачка невязки.

3.

Запишите настройки и данные в файлы ( elbow2.cas и elbow2.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...



4.

Проанализируем распределение температур (Рис. 1.12).

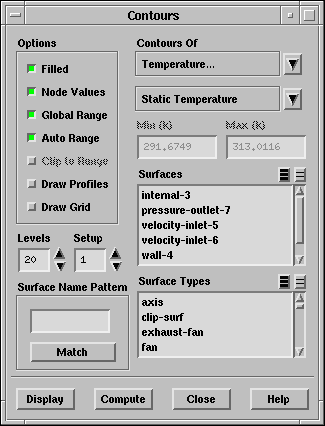

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/elbow-pan-con-temp2.ps} \end{figure}

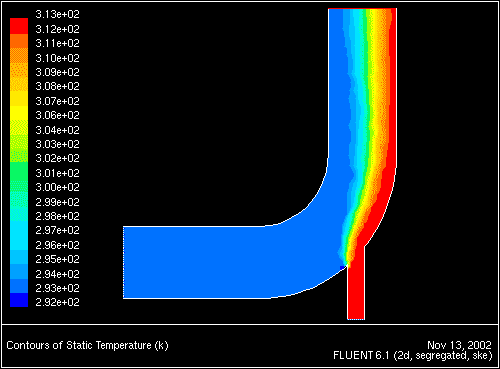

Рис. 1.12: Распределение температур для решения второго порядка дискретизации.
\begin{figure} \psfig{file=figures/elbow-fig-fcte2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Рассеивание температур после колена уменьшилось по сравнению с найденным ранее (Рис. 1.5).
