Шаг 5: Решение

1.

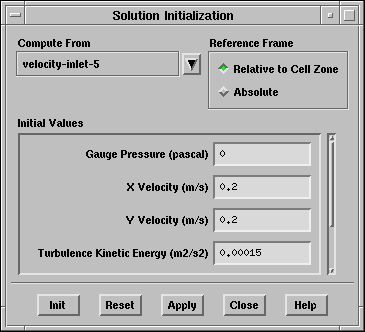

Установите поле скоростей используя граничные условия velocity-inlet-5.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

(a)

Выберите velocity-inlet-5 из списка Compute From (Считать от).

(b)

Добавьте значение Y Velocity (Y-скорости) 0.2 м/с через область.

Замечание:

Добавление компоненты скорости Y Velocity улучшит начальное предположение о распределении скоростей во входной (горизонтальной) части колена.

(c)

Нажмите Init и закройте панель.

\begin{figure}\psfig{file=figures/elbow-pan-init.ps} \end{figure}

2.

Отображение невязки при решении.

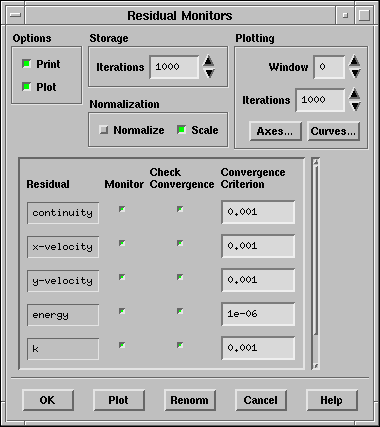

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/elbow-pan-resid-monitor.ps} \end{figure}

(a)

В Options (Опции), выберите Plot (Отображать) и нажмите OK.

Заметка:

По умолчанию производится контроль и проверка всех переменных для определения невязки решения.

3.

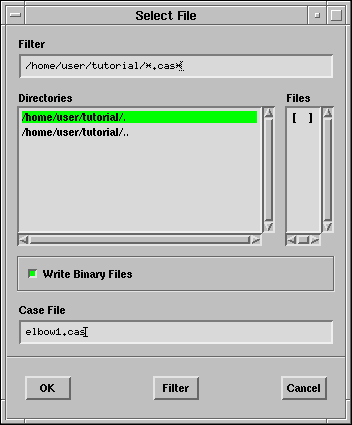

Сохраните настройки в файл ( elbow1.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

\begin{figure}\psfig{file=figures/elbow-pan-wc1.ps} \end{figure}

Оставьте опцию Write Binary Files (Записывать Бинарные Файлы) (по умолчанию).

4.

Начните расчёт требуя 100 итераций.

Solve $\rightarrow$ Iterate...

(a)

Введите100 в Number of Iterations (Число итераций) и нажмите Iterate.

\begin{figure}\psfig{file=figures/elbow-pan-iter100.ps} \end{figure}

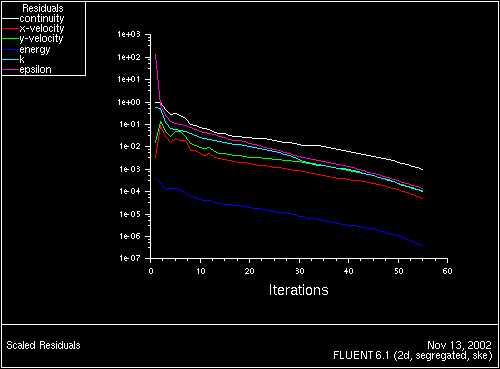

Решение будет сходиться приблизительно при 160 итерациях. Невязка показана  на рис.  1.3. Отметим, что невязки по различным компонентам отличаются

Рис. 1.3: Невязка для первых 60 итераций.
\begin{figure} \psfig{file=figures/elbow-fig-resid1.ps,height=3.0in,angle=-90,silent=} \end{figure}

5.

Проверка сходимости.

Проверка сходимости по невязке не применима для некоторых задач.  В этих случаях полезен будет массовый и энергетический баланс.

Три метода проверки сходимости:

  • Отслеживание невязки.



  • Отслеживание результатов при различном числе итераций.

    Если значение невязки на определённом этапе перестаёт зависеть от числа итераций - это тоже можно рассматривать как сходимость.

  • Полный массовый, энергетический баланс, баланс импульса и скалярный баланс.

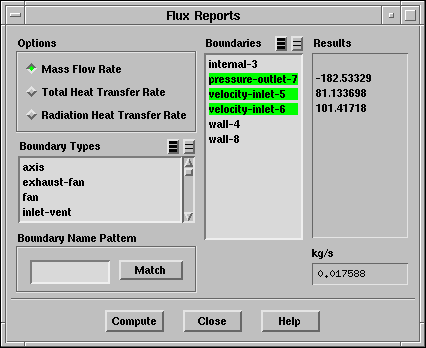

    Проверить массовый, энергетический баланс, баланс импульса и скалярный баланс можно в панели Flux Reports (Отчёт по Расходу). Невязка по балансам должна быть менее 0.1% от потока через область.

    Report $\rightarrow$ Fluxes

    \begin{figure}\psfig{file=figures/elbow-panel-flux.ps} \end{figure}

6.

Сохраните данные в файл ( elbow1.dat).

File $\rightarrow$ Write $\rightarrow$ Data...
