Шаг 7: Последующая обработка

1.
Рассмотрим распределение температуры (Рис.  12.4).

Display $\rightarrow$ Contours...

(a)
Выберите Temperature... и Static Temperature в списке Contours Of (Распределение).

(b)
Нажмите Display (Отображение).

Максимальное значение температуры составляет порядка 2300 K. Это существенно отличается от результатов полученных при постоянной теплоёмкости.

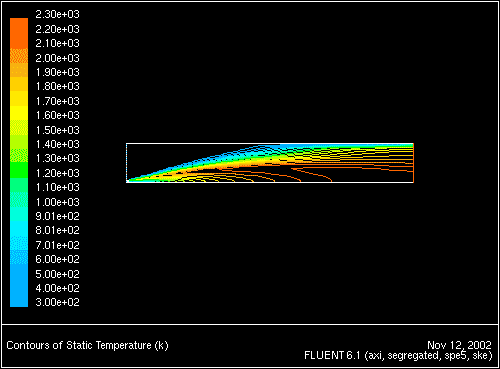

Рис. 12.4: Распределение температуры: Переменная $c_p$
\begin{figure} \psfig{file=figures/magnus-fig-tcont2.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения удельной теплоёмкости (Рис.  12.5).

Display $\rightarrow$ Contours...

(a)

Выберите Properties... (Свойства) и Specific Heat (Cp) в списке Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

Наибольшее значение теплоёмкости наблюдается в зоне повышенной концентрации метана вблизи подвода топлива и там, где выше температура и концентрация продуктов сгорания.

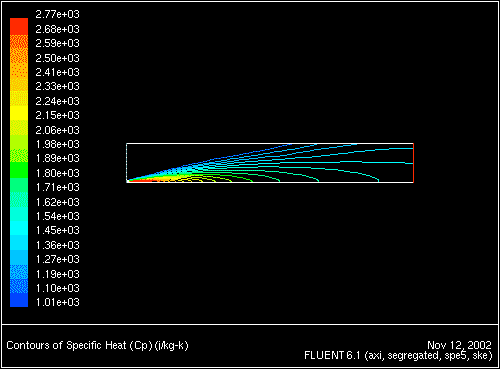

Рис. 12.5: Распределение теплоёмкости
\begin{figure} \psfig{file=figures/magnus-fig-cpcont.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отображение векторов скорости (Рис.  12.6).

Display $\rightarrow$ Vectors...

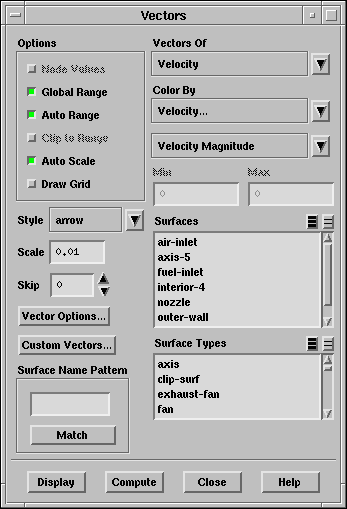

\begin{figure}\psfig{file=figures/magnus-pan-vvect.ps} \end{figure}

(a)

Нажмите кнопку Vector Options... (Настройки векторов) .

Откроется панель Vector Options.

\begin{figure}\psfig{file=figures/magnus-pan-vectoptions.ps} \end{figure}

(b)

Выберите опцию Fixed Length (Постоянная длина) и нажмите Apply.

Опция Fixed Length полезна в случае значительного изменения скорости. В этом случае значение скорости описывается только цветом.

(c)

В панели Vectors (Векторы) установите Scale (Масштаб) равным 0.01 и нажмите Display (Отображение).

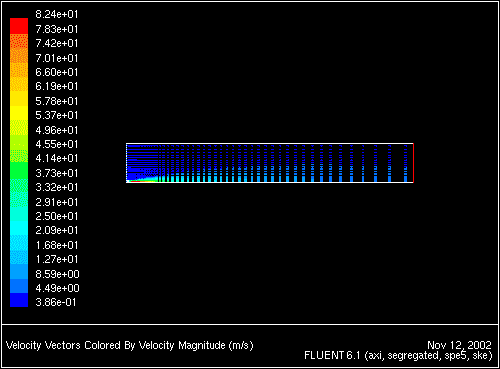

Рис. 12.6: Векторы скорости: Переменная $c_p$
\begin{figure} \psfig{file=figures/magnus-fig-vectors.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение распределения функции тока (stream function) (Рис.  12.7).

Display $\rightarrow$ Contours...

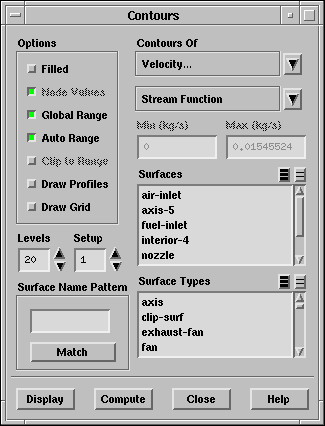

\begin{figure}\psfig{file=figures/magnus-pan-stream-pan.ps} \end{figure}

(a)

Выберите Velocity... (Скорость...) и Stream Function (Функция тока) в списке Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

 Подсос воздуха в высокоскоростную струю метана чётко виден на графике линий тока.

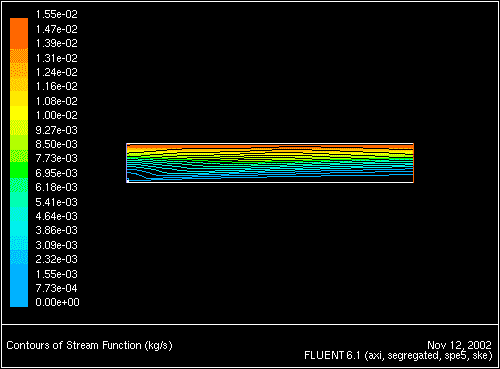

Рис. 12.7: Stream Function Contours: Variable $c_p$
\begin{figure} \psfig{file=figures/magnus-fig-stream.ps,height=3.0in,angle=-90,silent=} \end{figure}

5.

Отображение распределения массовой доли  компонентов

Display $\rightarrow$ Contours...

(a)

Выберите Species... (Компоненты) и Mass fraction of ch4 (Массовая доля ch4) в списке Contours Of (Распределение).

(b)

Включите опцию Filled (Заливка) под надписью Options (Опции).

(c)

Нажмите Display (Отображение).

Массовая доля CH $_4$ показана на Рис.  12.8.

(d)

Повторите то же для остальных компонентов.

Распределение массовых доль O $_2$, CO $_2$, и H $_2$O показаны на Рис.  12.9, 12.10, и 12.11.

Рис. 12.8: Массовая доля CH $_4$
\begin{figure} \psfig{file=figures/magnus-fig-ch4.ps,height=3.0in,angle=-90,silent=} \end{figure}

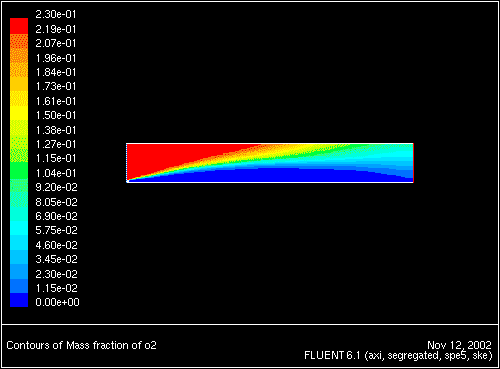

Рис. 12.9: Массовая доля O $_2$
\begin{figure} \psfig{file=figures/magnus-fig-o2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Рис. 12.10: Массовая доля CO $_2$
\begin{figure} \psfig{file=figures/magnus-fig-co2.ps,height=3.0in,angle=-90,silent=} \end{figure}

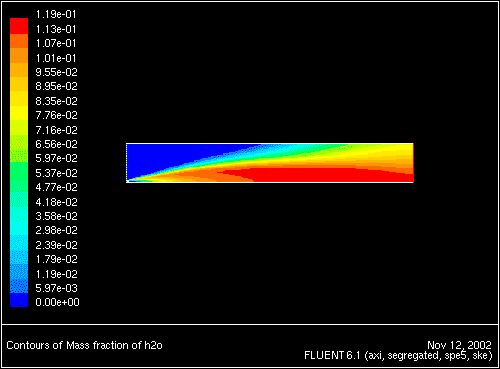

Рис. 12.11: Массовая доля H $_2$O
\begin{figure} \psfig{file=figures/magnus-fig-h2o.ps,height=3.0in,angle=-90,silent=} \end{figure}

6.

Определение средней температуры и скорости на выхое

Report $\rightarrow$ Surface Integrals...

\begin{figure}\psfig{file=figures/magnus-pan-t-ave.ps} \end{figure}

(a)

Выберите Mass-Weighted Average (Осреднённое по массе) в списке Report Type (Тип отчёта).

(b)

Выберите Temperature... и Static Temperature в списке Field Variable (Переменные поля).

Осреднённая по массе температура определяется следующим образом


\begin{displaymath} \overline{T} = \frac{\int{T \rho {\vec{v}} \cdot d{\vec{A}}}}{\int {\rho {\vec{v}} \cdot d{\vec{A}}}} \end{displaymath} (12.2)


(c)

Выберите pressure-outlet-9 в качестве поверхности интегрирования.

(d)

Нажмите Compute (Расчёт).

Осреднённая по массе температура составляет порядка 1796 K.

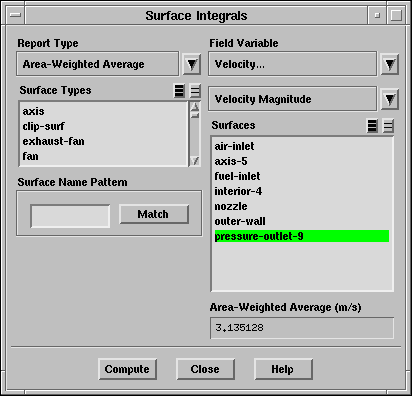

\begin{figure}\psfig{file=figures/magnus-pan-v-ave.ps} \end{figure}

(e)

Выберите Mass-Weighted Average (Осреднённое по массе) в списке Report Type (Тип отчёта) и Velocity Magnitude (Величина скорости) в списке Field Variable (Переменные поля)

Осреднённая по массе скорость определяется следующим образом


\begin{displaymath} \bar{v} = \frac{1}{A} \int{v \: dA} \end{displaymath} (12.3)


(f)

Нажмите Compute (Расчёт).

Осреднённая по массе скорость составляет 3.14 м/с.
