Шаг 8: Прогнозирование NOx

In this section you will extend the FLUENT model to include the prediction of NOx. You will first calculate the formation of both thermal и prompt NOx, then calculate each separately to determine the contribution of each mechanism.

1.

Включение модели NOx.

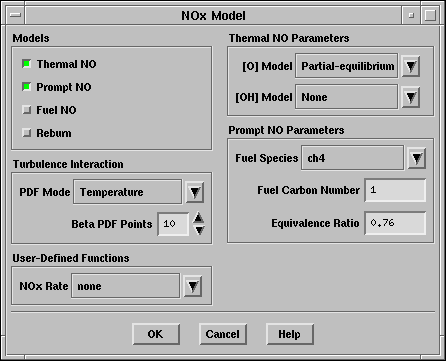

Define $\rightarrow$ Models $\rightarrow$ Pollutants $\rightarrow$ NOx...

\begin{figure}\psfig{file=figures/magnus-pan-pollut.ps} \end{figure}

(a)

Под надписью Models (Модели) включите Thermal NO (Температурный NO) и Prompt NO.

(b)

Выберите Temperature (Температура) в списке PDF Mode (Метод PDF (возможно probability distribution function - функция распределения вероятностей) ) под Turbulence Interaction (Турбулентное Взаимодействие) для установления турбулентно-химического взаимодействия.

Если не установит турбулентное взаимодействие расчёт выделения NOx будет производиться без учёта важного влияния турбулентных пульсаций на осреднённую по времени степень реакции.

(c)

Выберите Partial-equilibrium (частичное-равновесие) в списке [O] Model под надписью Thermal NO Parameters.

Модель частичного равновесия (partial-equilibrium model) используется для прогнозирования остаточного содержания O, необходимое для расчёте термического образования NOx.

(d)

Установите Equivalence Ratio (Степень равенства) равной 0.76 под надписью Prompt NO Parameters (... NO Параметры) и оставьте по умолчанию Fuel Species (Компоненты топлива) и Fuel Carbon Number (Углеродное число топлива).

Степень равенства (equivalence ratio) определяет соотношение топлива и воздуха (Относительно стехеометрическим условиям) и используется для расчёта ... образования NOx (prompt NOx formation). Fuel Carbon Number  - число атомов углерода в молекуле топлива и Fuel Species также используются для расчёта ... образования NOx (prompt NOx formation)

(e)

Нажмите OK чтобы принять изменения

2.

Включение расчёта только NO и установление Under-Relaxation Factor (Подрелаксационного фактора) для этого уравнения.

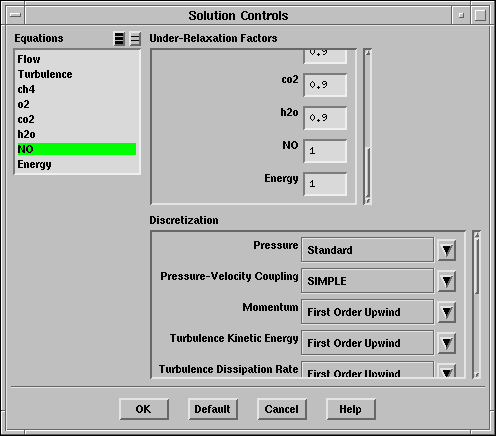

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/magnus-pan-equations.ps} \end{figure}

(a)

В списке Equations (Уравнения) снимите все кроме NO.

(b)

Увеличьте подрелаксационный фактор (under-relaxation factor) для NO до 1.0.

Расчёт выделения NOx производится в режиме обработки данных, то есть при постоянном распределении температуры и состава смеси. Поэтому рассчитывается только уравнение NO. Это допустимо вследствие низких концентраций NO и незначительного влияния на решение модели горения углеводорода.

3.

Снижение критерия сходимости для уравнения NO.

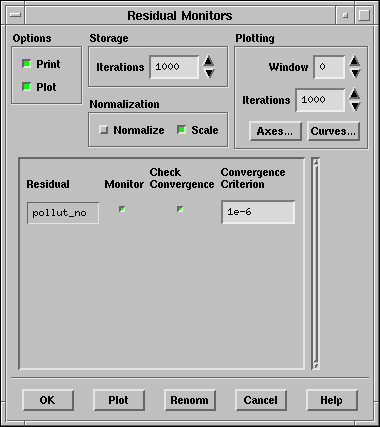

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/magnus-pan-noresid.ps} \end{figure}

(a)

Установите Convergence Criterion (Критерий сходимости) равным 1e-6 и нажмите OK.

4.

Потребуйте ещё 50 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходится приблизительно после 10 итераций.

5.

Сохраните новые файлы настроек и данных ( gascomb3.cas и gascomb3.dat).

6.

Просмотр распределения массовой доли NO (Рис.  12.12).

Display $\rightarrow$ Contours...

(a)

Выберите NOx... и Mass fraction of NO в списке Contours Of (Распределение).

(b)

Снимите опцию Filled (Заливка) под надписью Options (Опции) и нажмите Display (Отображение).

Максимальная концентрация NO наблюдается в области высоких температур, где имеется азот и кислород.

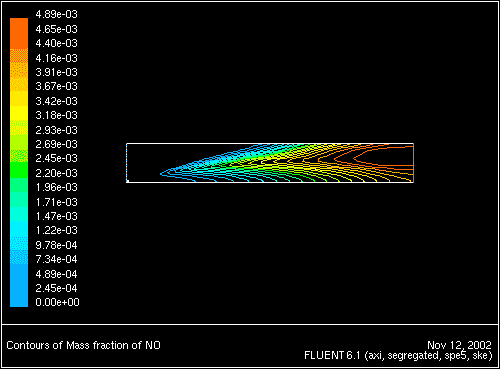

Рис. 12.12: Распределения массовой доли NO: Prompt и Thermal (Термический) NOx
\begin{figure} \psfig{file=figures/magnus-fig-nocont1.ps,height=3.0in,angle=-90,silent=} \end{figure}

7.

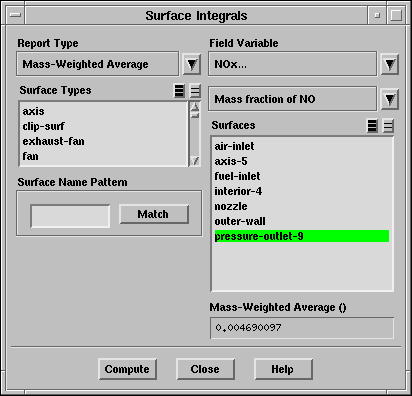

Расчёт осреднённого содержания NO на выходе.

Report $\rightarrow$ Surface Integrals...

\begin{figure}\psfig{file=figures/magnus-pan-concentration1.ps} \end{figure}

(a)

Выберите Mass-Weighted Average (Осреднённый по массе) в списке Report Type (Тип отчёта) и NOx... и Mass fraction of NO (Массовая доля NO) в списке Field Variable (Переменные поля).

(b)

Выберите pressure-outlet-9 в качестве поверхности интегрирования.

(c)

Нажмите Compute (Расчёт).

Осреднённая по массе доля NO на выходе составляет 0.00469.

8.

Отключение ... механизма образования NOx (prompt NOx mechanism) и расчёт образования только термического (температурного) образования NOx.

Define $\rightarrow$ Models $\rightarrow$ Pollutants $\rightarrow$ NOx...

(a)

Отключите Prompt NO под надписью Models (Модель) и нажмите OK.

(b)

Потребуйте 50 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходится приблизительно после 10 итераций.

(c)

Просмотр решения для термического (температурного) образования NOx

Display $\rightarrow$ Contours...

i.

Проверьте, что NOx... и Mass fraction of NO выбраны в списке Contours Of (Распределение).

ii.

Нажмите Display (Отображение).

Концентрация NO незначительно меньше, чем в случае использования ... NOx механизма (prompt NOx mechanism).

Рис. 12.13: Распределения массовой доли NO: Thermal (Термический, Температурный) NOx
\begin{figure} \psfig{file=figures/magnus-fig-nocont2.ps,height=3.0in,angle=-90,silent=} \end{figure}

(d)
Расчёт осреднённого содержания NO на выходе проводится аналогично описанному выше.

Report $\rightarrow$ Surface Integrals...

Осреднённая по массе доля NO на выходе, рассчитанная только с учётом термического образования NOx составляет 0.00457.

9.
Решение только для ... выделения NOx (prompt NOx production).

Define $\rightarrow$ Models $\rightarrow$ Pollutants $\rightarrow$ NOx...

(a)
Отключите Thermal NO и включите Prompt NO под надписью Models (Модель) и нажмите OK.

(b)

Потребуйте 50 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходится приблизительно после 10 итераций.



(c)
Просмотр решения для ... (prompt) образования NOx (Рис.  12.14).

Display $\rightarrow$ Contours...

... (prompt) образование NOx наиболее значительно в области богатого топливом пламени (fuel-rich flames). Поскольку пламя бедное ... (prompt) образование NO низкое.

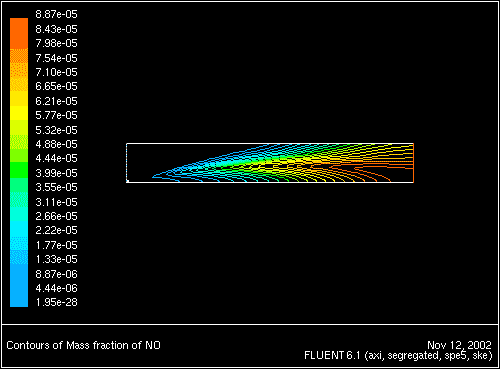

Рис. 12.14:  Распределения массовой доли NO: Prompt NOx
\begin{figure} \psfig{file=figures/magnus-fig-nocont3.ps,height=3.0in,angle=-90,silent=} \end{figure}

(d)

Расчёт осреднённого содержания NO на выходе проводится аналогично описанному выше.

Report $\rightarrow$ Surface Integrals...

Осреднённая по массе доля NO на выходе в случае только prompt образования NOx составляет 0.000071.

Замечание:

Расчёт по отдельным механизмам образования NO в сумме не даёт значения полученного при комбинированном расчёте. Причина этому в включении обратимых реакций, NO полученный в результате одной реакции может распадаться в результате другой.

10.
Использование дополнительных (определяемых) функций для расчёта содержания NO в ppm parts per million (частей на милион).

Define $\rightarrow$ Custom Field Functions...

Содержание NO в ppm расчитывается по следующему уравнению:


\begin{displaymath} {\rm NO \; ppm} = \frac{ {\rm NO \; mole \; fraction} \times 10^6} {1 - {\rm H_2O \; mole \; fraction}} \end{displaymath} (12.4)


где


\begin{displaymath} {\rm NO \; mole \; fraction} = \frac{ {\rm NO \; mass \; fraction} \times {\rm mixture \; MW} } {30} \end{displaymath}

(12.5)


и молекулярный вес смеси (mixture molecular weight)


\begin{displaymath} {\rm mixture \; MW } = \frac{1} { {\displaystyle \sum_i} {\frac{ {\rm mass \; fraction}}{{\rm MW}}}} \end{displaymath}

(12.6)


где MW молекулярный вес каждого компонента.

(a)

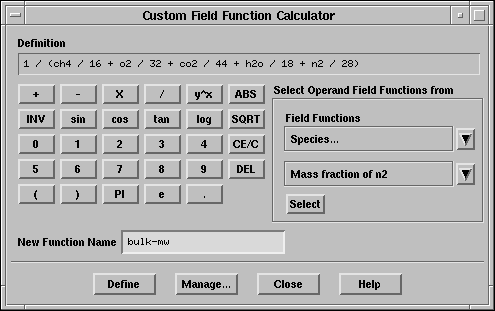

Создание дополнительной функции для молекулярного веса смеси

\begin{figure}\psfig{file=figures/magnus-pan-fieldfn1.ps} \end{figure}

i.

Нажмите на кнопку калькулятора 1, потом на  /, и на (.

ii.

Выберите Species... (Компоненты) и Mass fraction of ch4 (Массовая доля ch4) в списке Field Functions (Переменные поля). Нажмите Select для добавления переменной в поле Definition (Определение).

iii.

Нажмите / и затем введите 16 (молекулярный вес метана).

iv.

Повторите это для каждого компонента. Поле Definition (Определение) должно содержать функцию показанную на рисунке выше.

v.

Введите bulk-mw в поле New Function Name (Имя новой функции).

vi.

Нажмите Define (Определить) для добавления функции в список переменных.

(b)

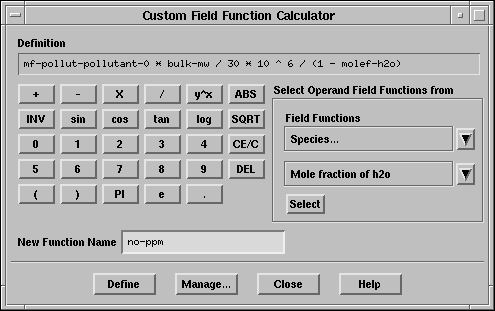

Создание функции для содержания NO в ppm.

\begin{figure}\psfig{file=figures/magnus-pan-fieldfn2.ps} \end{figure}

i.

Выберите NOx... и Mass fraction of NO в списке Field Functions  (Переменные поля). Нажмите Select для добавления переменной в поле Definition (Определение).

ii.

Нажмите $\times$.

iii.

Выберите Custom Field Functions... (Дополнительные функции поля) и bulk-mw в списке Field Functions (Переменные поля) drop-down list. Нажмите Выберите to add this variable to the field function Definition.

iv.

Нажмите / и после введите 30 (молекулярный вес метана NO).

v.

Нажмите $\times$ после введите 10.

vi.

Нажмите кнопку  y ^ x и после 6.

vii.

Закончите определение функции как показано выше

viii.

Введите no-ppm в поле New Function Name (Имя новой функции).

ix.

Нажмите Define (Определить) для добавления функции в список переменных.

11.
Отображение распределения NO в ppm (Рис.  12.15).

Display $\rightarrow$ Contours...

(a)
Выберите Custom Field Functions... (Дополнительные функции поля...) и no-ppm в списке Contours Of (Распределение).

(b)
Нажмите Display (Отображение).

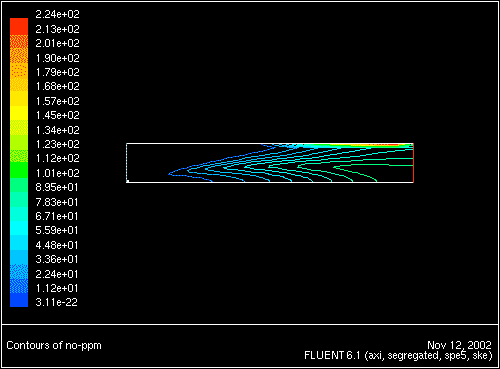

Рис. 12.15: Распределение NO в ppm: Prompt образование NOx
\begin{figure} \psfig{file=figures/magnus-fig-no-ppm.ps,height=3.0in,angle=-90,silent=} \end{figure}
