Шаг 6: Решение с использованием переменной теплоёмкости

1.

Применение переменной теплоёмкости

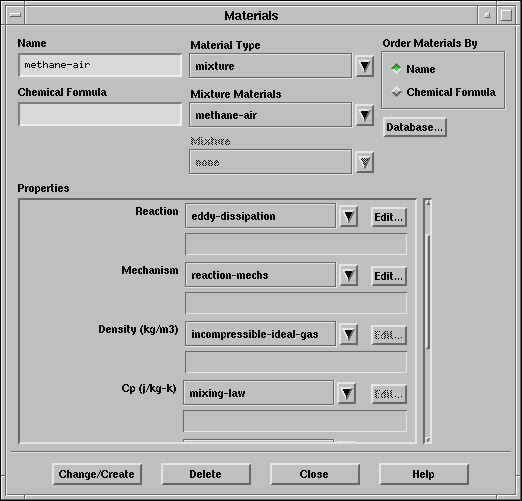

Define $\rightarrow$ Materials...

\begin{figure}\psfig{file=figures/magnus-pan-mat2.ps} \end{figure}

(a)

В списке Cp выберите mixing-law (смешение-закон) в качестве метода для теплоёмкости.

(b)

Нажмите кнопку Change/Create (Изменить/Создать) для применения расчёта теплоёмкости по локальному составу смеси.

2.

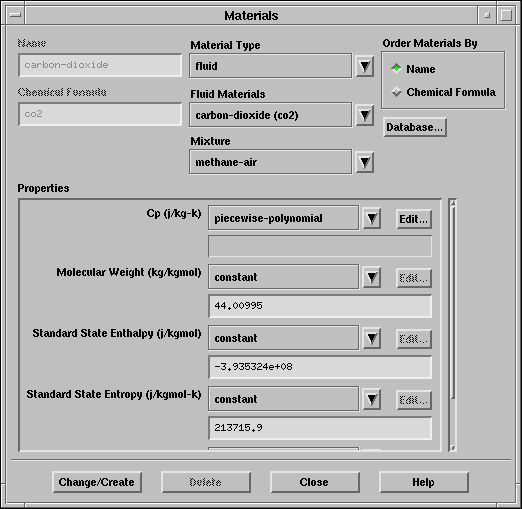

Установление температурной зависимости теплоёмкости компонентов смеси.

\begin{figure}\psfig{file=figures/magnus-pan-mat3.ps} \end{figure}

(a)

В списке Material Type (Тип материала) выберите fluid (жидкий).

(b)

Выберите carbon-dioxide (co2) под надписью Fluid Materials.

(c)

В списке Cp выберите piecewise-polynomial (кусочнолинейный-полином).

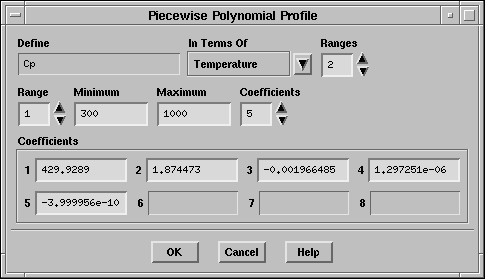

Это откроет панель Piecewise Polynomial Profile (Профиль Кусочнолинейного Полинома).

\begin{figure}\psfig{file=figures/magnus-pan-piecewise.ps} \end{figure}

i.

Нажмите OK для принятия по умолчанию коэффициентов, описывающих изменение $c_p$ для диоксида углерода.

Эти коэффициенты получены из базы данных программы.

ii.

Нажмите Change/Create (Изменить/Создать) в панели Materials (Материалы) для изменения свойств CO $_2$.

(d)

Повторите шаги (b) и (c) для остальных компонентов (CH $_4$, N $_2$, O $_2$, и H $_2$O). Не забывайте нажимать на Change/Create для изменения свойств каждого компонента.

3.

Потребуйте ещё 500 итераций.

Solve $\rightarrow$ Iterate...

Замечание:

Решение будет сходится приблизительно после 300 дополнительных итераций.

4.

Сохраните новые файлы настроек и данных ( gascomb2.cas и gascomb2.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
