Шаг 5: Начальное решение при постоянной теплоёмкости

1.

Определите область значений.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/magnus-pan-initial.ps} \end{figure}

(a)

Выберите all-zones (все-зоны) в списке Compute From (Решать от).

(b)

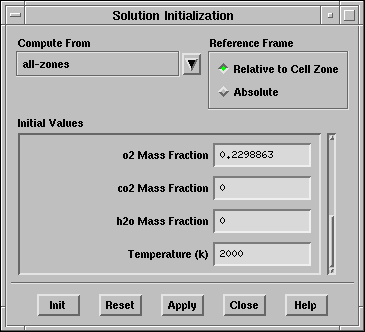

Установите Initial Values для Temperature (Температура) равным 2000 и ch4 Mass Fraction (Массовая фракция, доля ch4) равным 0.2.

(c)

Нажмите Init и закройте панель.

Инициализация течения с применением высокой температуры и ненулевого содержания топлива позволит начаться реакции горения. Начальные условия выполняют функцию численной "искры" для воспламенения смеси метана и воздуха. Инициализация особо важна, когда вы используйте модель конечной скорости реакции.

2.

Установите подрелаксационные факторы

Для модели горения потребуется снизить установленные по умолчанию подрелаксационные факторы для обеспечения стабильности решения. Для этой задачи достаточно понизить подрелаксационные факторы до 0,9

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/magnus-pan-relax1.ps} \end{figure}

(a)

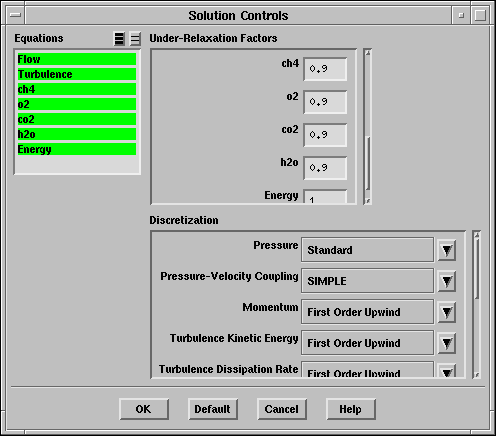

Установите все подрелаксационные факторы (Under-Relaxation Factors) равными 0.9.

3.

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/magnus-pan-residmon.ps} \end{figure}

(a)

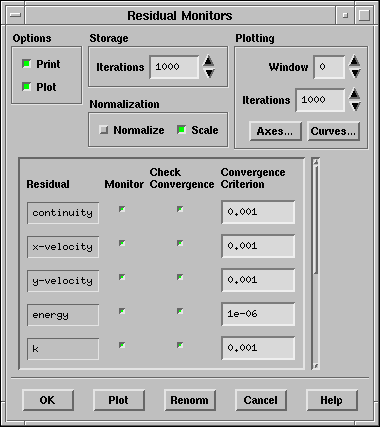

Под надписью Options (Опции) выберите Plot (Отображать).

(b)

Нажмите OK.

4.

Сохраните файл настроек (gascomb1.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

(a)

Сохраните файл как бинарный (Write Binary Files).

(b)

Введите имя файла gascomb1.cas в поле Case File (Файл настроек).

(c)

Нажмите OK.

5.

Начните расчёт требуя 500 итераций.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/magnus-pan-iterate.ps} \end{figure}

Решение будет сходится приблизительно после 350 итераций.

6.

Сохраните файл настроек и файл данных ( gascomb1.cas и gascomb1.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

Замечание:

FLUENT запросит подтверждение на перезапись файла настроек.

7.

Отображение распределения статической температуры (Рис.  12.3).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/magnus-pan-tcont-panel.ps} \end{figure}

(a)

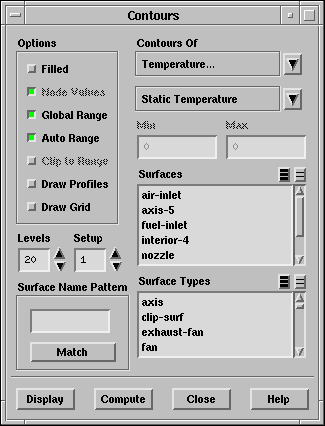

Выберите Temperature... и Static Temperature в списке Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

Распределение температуры показано на Рис.  12.3. Максимальное значение температуры составляет порядка 3000 K. Более реального распределения температур можно добиться применяя переменное значение теплоёмкости.

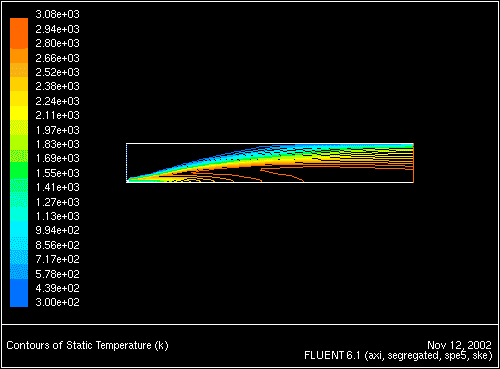

Рис. 12.3: Распределение температуры: Постоянная $c_p$
\begin{figure} \psfig{file=figures/magnus-fig-tcont1.ps,height=3.0in,angle=-90,silent=} \end{figure}
