Шаг 4: Граничные условия

1.

Измените тип симметричной зоны на осевой.

Это необходимо для того, чтобы избежать численных проблем, когда радиус принимает нулевое значение.

Define $\rightarrow$ Boundary Conditions...

\begin{figure}\psfig{file=figures/magnus-pan-boundcon.ps} \end{figure}

(a)

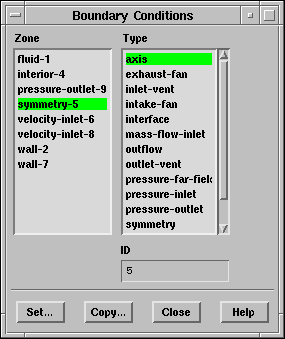

Выберите symmetry-5 в списке Zone (Зоны) и выберите axis в списке Type (Тип).

Подтвердите изменение типа границы:

\begin{figure}\psfig{file=figures/magnus-pan-axisok.ps} \end{figure}

(b)

Нажмите Yes.

\begin{figure}\psfig{file=figures/magnus-pan-axis-5.ps} \end{figure}

(c)

В заключение в панели Axis (Оси) нажмите OK чтобы принять имя оси по умолчанию.

2.

Установите граничные условия для входа воздуха, velocity-inlet-8.

Совет:

Отобразите сетку снова без зон течения. Это покажет границы. Используйте правую кнопку мыши для определения имени и номера зоны, соответствующей входу воздуха. Консоль и панель Boundary Conditions отобразят что эта область обозначена velocity-inlet-8.

\begin{figure}\psfig{file=figures/magnus-pan-air-inlet.ps} \end{figure}

(a)

Измените имя границы на air-inlet в поле Zone Name (Имя зоны).

(b)

Установите граничные условия для входа воздуха как показано на панели.

3.

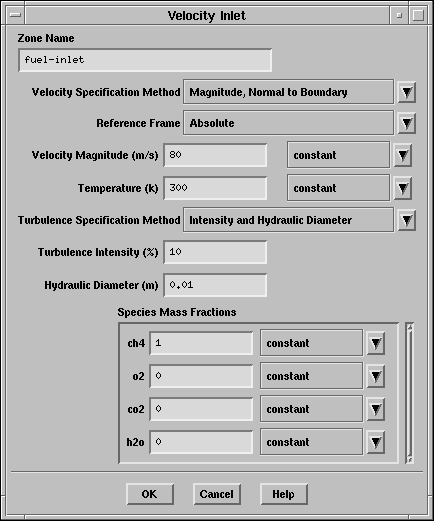

Установите граничные условия для входа топлива velocity-inlet-6.

\begin{figure}\psfig{file=figures/magnus-pan-fuel-inlet.ps} \end{figure}

(a)

Переименуйте зону в fuel-inlet и установите начальные условия как показано на панели.

4.

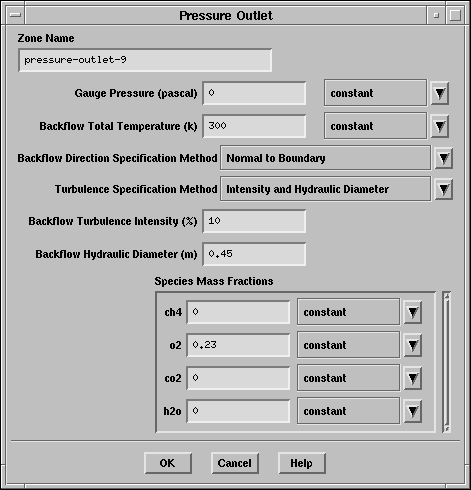

Установите следующие условия границы выхода, pressure-outlet-9:

\begin{figure}\psfig{file=figures/magnus-pan-pressout.ps} \end{figure}

Замечание:

Значения для Backflow (Обратне течение) необходимы для расчёта обратных течений при их наличии.

5.

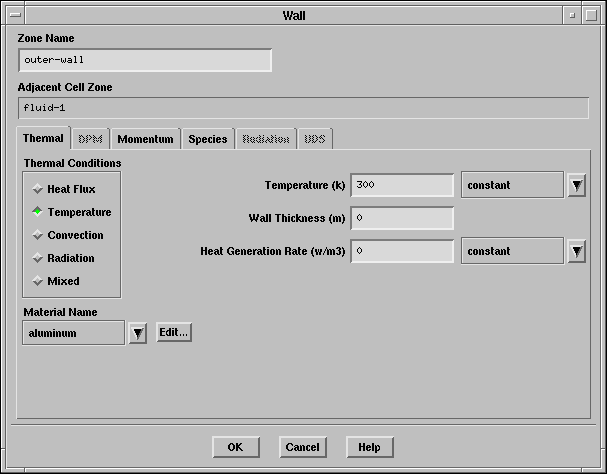

Установите граничные условия для внешних стенок, wall-7.

\begin{figure}\psfig{file=figures/magnus-pan-outerwall.ps} \end{figure}

(a)

Переименуйте границу в outer-wall.

(b)

Установите в качестве теплового условия Temperature и оставьте температуру по умолчанию 300 K.

(c)

Оставьте настройки по умолчанию во вкладках панели Momentum (Импульс) и Species (Компоненты).

6.

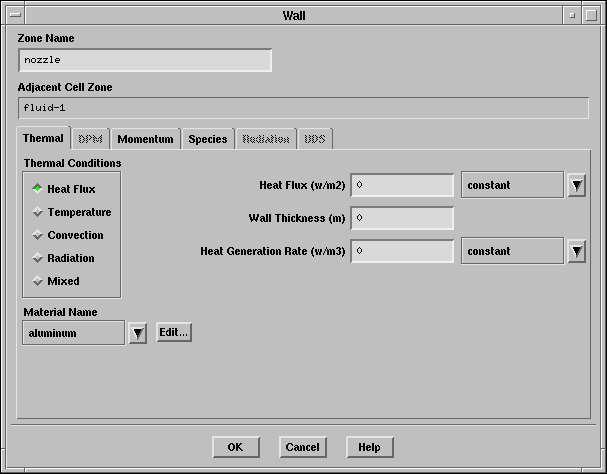

Установите граничные условия для стенки wall-2, которая соответствует соплу, подводящему топливо.

\begin{figure}\psfig{file=figures/magnus-pan-nozzle.ps} \end{figure}

(a)

Переименуйте границу в nozzle.

(b)

Установите в качестве теплового условия Heat Flux (Тепловой поток) со значением 0 (адиабатическая стенка).

(c)

Оставьте настройки по умолчанию во вкладках панели Momentum (Импульс) и Species (Компоненты).


next up previous contents Назад: Шаг 3: Материалы
Вверх: Моделирование смешения и сжигания газов
Вперёд: Шаг 5: Начальное решение
