Шаг 3: Материалы

$\begin{figure}\psfig{file=figures/magnus-pan-mat1.ps} \end{figure}$

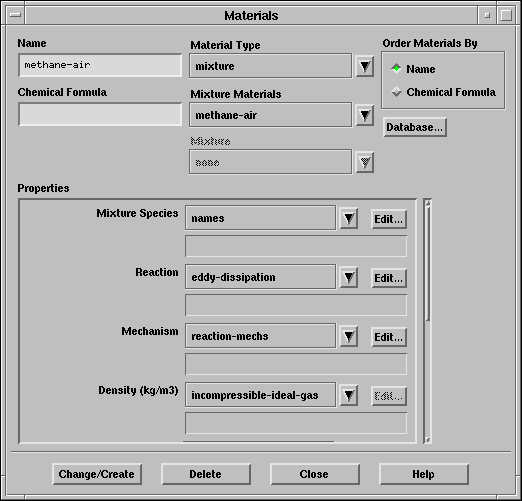

Панель Materials (Материалы) показывает материал смеси methane-air, выбранный в панели Species Model. Свойства смеси могут быть скопированы с базы данных FLUENT и могут быть изменены вами.

По умолчанию для компонентов смеси применяются постоянные свойства. Для этой задачи вы установите закон идеального газа в качестве закона изменения плотности. Таким образом плотность будет зависеть от температуры и состава смеси. Влияние изменения других свойств будет рассмотрено в этой главе позднее.

Сохраните incompressible-ideal-gas в списке Density (Плотность).

Нажмите кнопку Edit... (Редактировать...) справа от Mixture Species (Компоненты смеси).

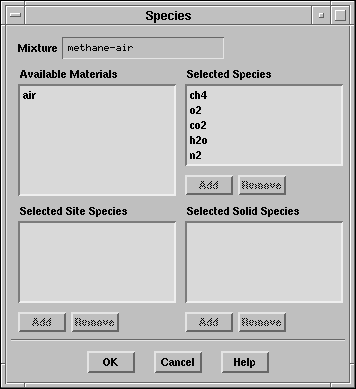

Это откроет панель Species (Компоненты).

$\begin{figure}\psfig{file=figures/magnus-pan-species.ps} \end{figure}$

Вы можете добавлять или удалять компоненты смеси в этой панели. Здесь смесь methane-air предопределена и в этой панели ничего не нужно менять.

Нажмите Cancel (Отмена) чтобы выйти ничего не изменяя.

В панели Materials (Материалы) нажмите кнопку Edit... справа от списка Reaction (Реакция).

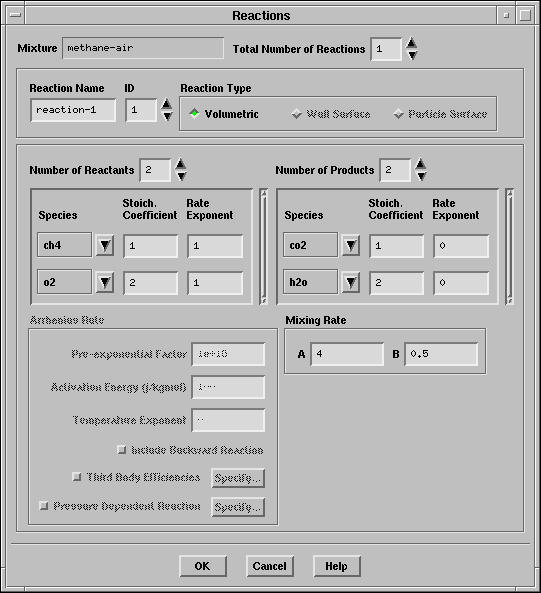

Это откроет панель Reactions (Реакции).

$\begin{figure}\psfig{file=figures/magnus-pan-reaction.ps} \end{figure}$

Вихревая диссипационная модель реакции игнорирует кинетику реакции (the Arrhenius rate - число Аррениуса) и использует только параметры Mixing Rate (Степень смешения) в панели Reactions. Поэтому часть панели Arrhenius Rate не активна. (Rate Exponent и Arrhenius Rate входят в базу данных и применяются при использовании модели реакции finite-rate/eddy-dissipation (конечная скорость/вихревая диссипация)). Подробнее в Руководстве Пользователя.

Примите параметры по умолчанию для констант Mixing Rate (Степень смешения) нажав кнопку OK.

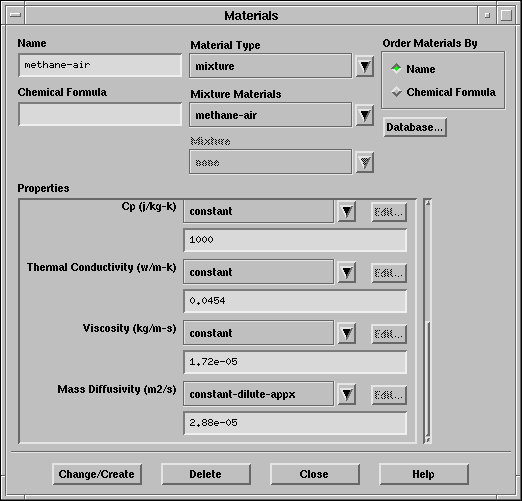

В панели Materials (Материалы) выберите constant в списке Cp и введите 1000 в качестве значения удельной теплоёмкости.

Нажмите кнопку Change/Create (Изменить/Создать).

$\begin{figure}\psfig{file=figures/magnus-pan-mat1-1.ps} \end{figure}$

Как описано ранее все свойства за исключением плотности будут рассматриваться постоянными. Использование постоянных значений констант переноса (вязкости, теплопроводности, коэффициента массовой диффузии (mass diffusion coefficients)) допустимо поскольку течение полностью турбулентно. Параметры молекулярного переноса (molecular transport properties) играют второстепенную роль по сравнению с турбулентным переносом. Удельная теплоёмкость напротив оказывает значительное влияние на решение, в этом вы убедитесь в дальнейшем.

(Эх, притомился!!! Прим. переводчика)
