Шаг 2: Модели

1.

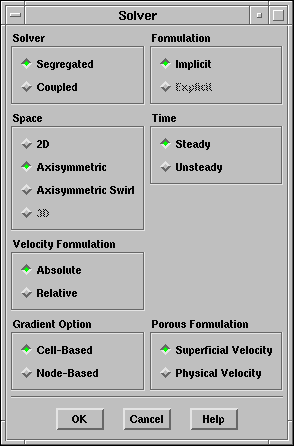

Определите область как осесимметричную и оставьте выбранный по умолчанию раздельный решатель (segregated solver)

Define $\rightarrow$ Models $\rightarrow$ Solver...

2.

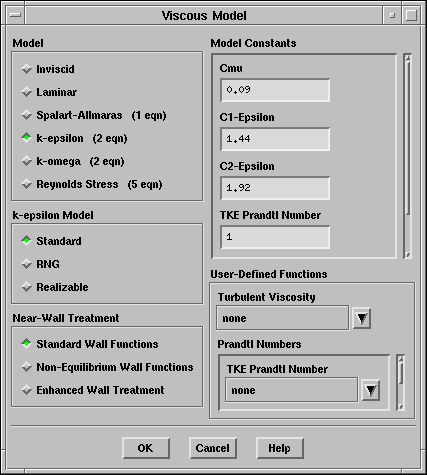

Установите стандартную $k$- $\epsilon$ модель турбулентности.

Define $\rightarrow$ Models $\rightarrow$ Viscous...

Панель расширится. Нажмите OK чтобы принять стандартную модель и параметры по умолчанию.

3.

Включение теплопередачи активированием уравнения энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

4.

Включение химического переноса и реакции

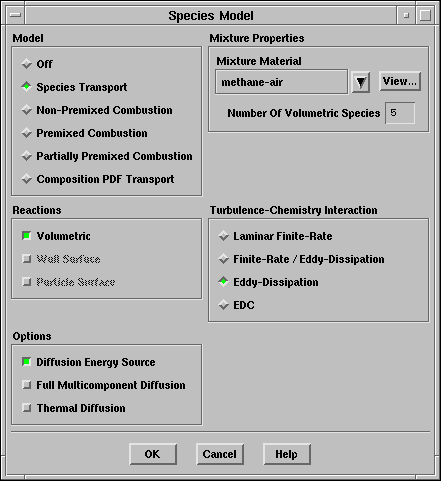

Define $\rightarrow$ Models $\rightarrow$ Species...

(a)

Выберите Species Transport (Перенос реагентов) под надписью Model (Модель).

(b)

Выберите Volumetric (Объёмные) под надписью Reactions (Реакции).

(c)

Выберите methane-air в списке Mixture Material (Смесь).

Список Mixture Material содержит смеси, которые есть в базе данных FLUENT. Физические и термодинамические свойства материалов вы можете изменить в панели Materials (Материалы).

(d)

Выберите Eddy-Dissipation (Вихревая диссипация) под надписью Turbulence-Chemistry Interaction (Турбулентно-химическое взаимодействие).

Вихревая турбулентная модель рассчитывает степень реакции в предположении, что кинетика реакции значительно выше, чем скорость смешения реагентов.

(e)

Нажмите OK.

После нажатия OK в панели Species Model появится предупреждение о симметричной зоне в консоли.

Warning: It appears that symmetry zone 5 should actually be an axis
         (it has faces with zero area projections).
         Unless you change the zone type from symmetry to axis,
         you may not be able to continue the solution without
         encountering floating point errors.

Внимание: Симметричная зона 5 фактически совпадает с осью
         (она имеет нулевую проекцию).
         Если не изменить тип зоны с симметричной на ось
         вы не сможете продолжить расчёт без
         появления ошибки с плавающей точкой.

В этой осесимметричной задаче центральная линия должна рассматриваться как осевая граница (вместо симметричной).  Вам необходимо изменить симметричную зону на осевую границу на следующем шаге.

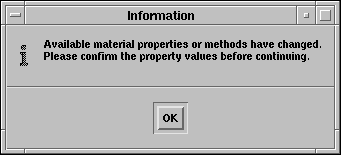

В консоли также будут перечислены свойства, которые необходимы для моделей, выбранных вами. Появится диалоговое окно Information с просьбой подтвердить значения свойств загруженных из базы данных.

(f)

Нажмите OK чтобы продолжить.
