Шаг 1: Сетка

1.

Считайте файл сетки gascomb.msh.

File $\rightarrow$ Read $\rightarrow$ Case...



2.

Проверьте сетку.

Grid $\rightarrow$ Check

Проверка сетки составляет список минимальных и максимальных значений $x$ и $y$ в единицах измерения СИ (по умолчанию) и выдаёт ряд других параметров проверки сетки. Любые ошибки сетки отображаются в это время. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение. Чтобы масштабировать сетку в необходимые единицы измерения используйте панель Scale Grid (Масштаб сетки).

3.

Масштабирование сетки.

Grid $\rightarrow$ Scale...

(a)

Под надписью Units Conversion (Преобразование единиц) выберите mm.

(b)

Нажмите Scale и подтвердите, что максимальные значения $x$ и $y$ 1.8 и 0.225 метров соответственно, как показано на рис.  12.1.



4.

Отобразите сетку.

Display $\rightarrow$ Grid...

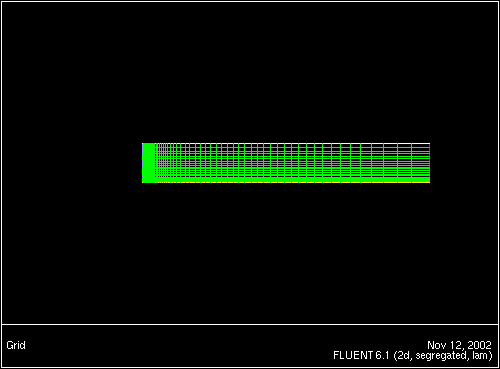

Рис. 12.2: Прямоугольная сетка для модели камеры сгорания
\begin{figure} \psfig{file=figures/magnus-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
