Define Boundary Conditions...
Установите параметры для жидкости.

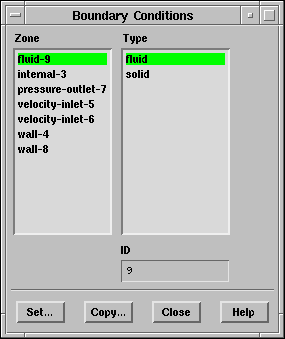

Выбирите fluid-9 в Zone (Зоны).
Тип Type (Тип) будет отображен как fluid (Жидкость).

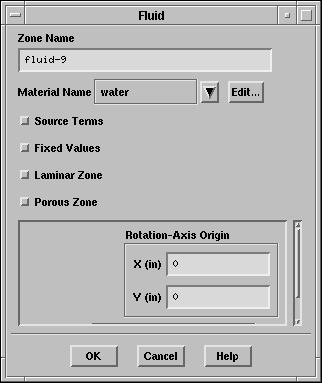

Нажмите Set... (Установить) для открытия панели Fluid (жидкость).
Установите воду выбором water в списке имён материалов Material Name. Нажмите OK.
Установка граничных условий на главном входе.
Выберите velocity-inlet-5 (скорость-вход-5) в Zone (Зоны) и нажмите Set...(Установить).
Если вы не уверенны какая из зон соответствует главному входу щёлкните на сетке правой кнопкой мышки. При этом ID зоны отобразится на консоли FLUENT. В панели Boundary Conditions (Граничные условия) эта зона автоматически будет выбрана в списке Zone.

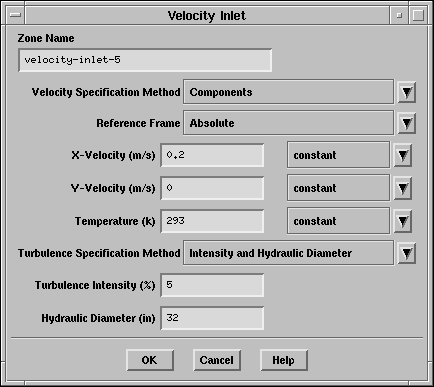

Выберите Components (Компоненты) в списке Velocity Specification Method (Метод задания скорости).
Установите X-Velocity (X-Скорость) равной 0.2 м/с.
Установите Temperature равной 293 K.
Выберите Intensity и Hydraulic Diameter (Интенсивность и Гидравлический диаметр) в секции Turbulence Specification Method (Метод Задания Турбулентности).
Введите Turbulence Intensity (Интенсивность Турбулентности) равной 5%, и Hydraulic Diameter (Гидравлический диаметр) - 32 дюйма.
Повторите операции для velocity-inlet-6, используя значения из таблицы:
velocity specification method (Метод задания скорости) | components |
velocity (Y-Скорость) | 1.0 м/с |
temperature | 313 K |
turbulence specification method (Метод Задания Турбулентности) | intensity & hydraulic diameter |
turbulence intensity (Интенсивность Турбулентности) | 5% |
hydraulic diameter (Гидравлический диаметр) | 8 in |

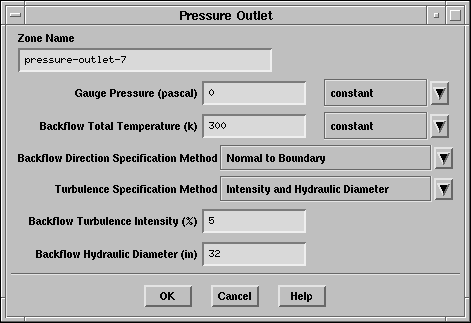

Установите граничные условия на выходе pressure-outlet-7, как показанно на панели ниже.
FLUENT будет использовать эти условия в случае если жидкость поступает в область расчёта через выход.

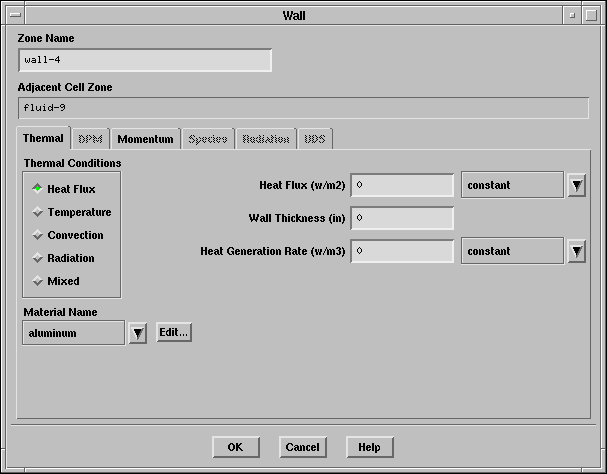

Для wall-4 (стенка-4), оставьте по умолчанию Heat Flux (Тепловой поток) равным 0.
Для wall-8 также оставьте параметры по умолчанию
