Шаг 2: Units

Для удобства введите новые единицы измерения давления и расхода.

В задаче давление длинна и расход измеряются в psi (фунт на квадратный дюйм), in (дюйм), и gpm (галлонов в минуту) соответственно.

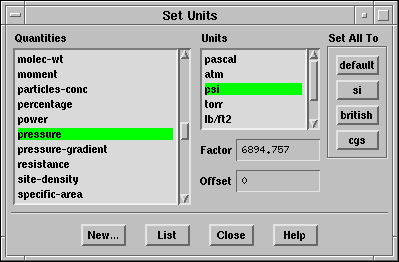

Define $\rightarrow$ Units...

$\begin{figure}\psfig{file=figures/mdm-pan-units.ps} \end{figure}$

(a)

Выберите pressure под надписью Quantities (Величина), и psi под надписью Units (Единицы).

(b)

Выберите mass-flow под надписью Quantities (Величина), и нажмите New...

Появится панель Define Unit (Опредеение единицы).

$\begin{figure}\psfig{file=figures/mdm-pan-defunit.ps} \end{figure}$

Введите gpm под надписью Unit (Единица).

ii.

Введите 0.0536265 под надписью Factor (Множитель).

iii.

Нажмите OK.
