Шаг 1: Сетка

1.
Считайте файл сетки valve.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

2.
Проверьте сетку.

Grid $\rightarrow$ Check

Замечание:
FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

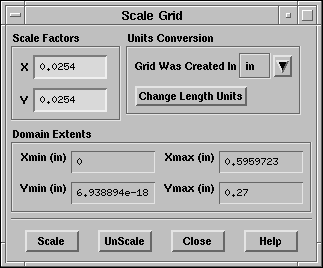

Масштабирование сетки.

Grid $\rightarrow$ Scale...

\begin{figure}\psfig{file=figures/mdm-pan-scale-grid.ps} \end{figure}

(a)

Под надписью Units Conversion (Преобразование единиц) выберите in (дюйм).

(b)

Нажмите Scale (Масштабировать).

(c)

Нажмите Change Length Units (Изменить единицы длинны) для установки дюймов в качестве единиц измерения длины и закройте панель.

4.

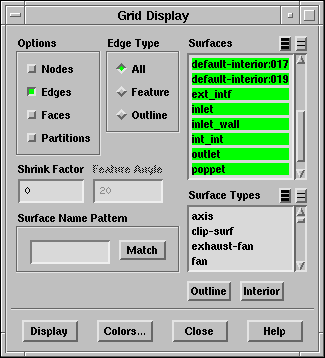

Отобразите сетку (Рис.  11.2).

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/mdm-pan-grid-display.ps} \end{figure}

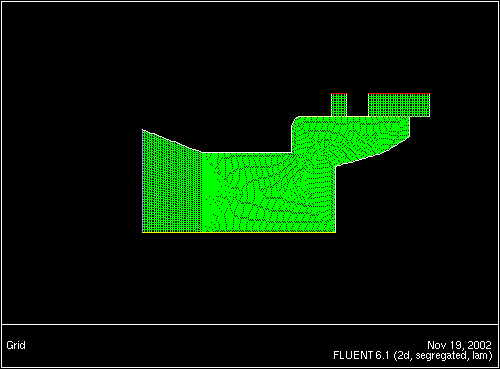

Рис. 11.2: Начальная сетка для клапана
\begin{figure} \psfig{file=figures/mdm-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}
