Шаг 3: Модели

1.

Применение осесимметричного нестационарного расчёта.

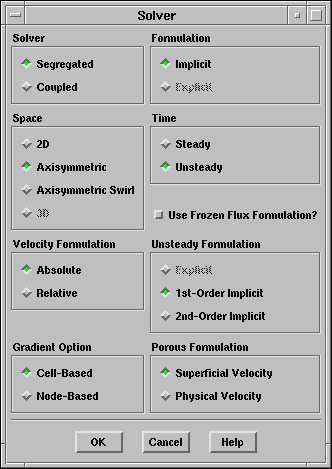

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/mdm-pan-solver.ps} \end{figure}

(a)

Под надписью Space (Пространство) выберите Axisymmetric (Осесимметричный).

(b)

Выберите Unsteady (Нестационарный) под надписью Time.

(c)

Оставьте опцию по умолчанию Unsteady Formulation (Формулирование нестационарности) равной 1st-Order Implicit (Неявный первого порядока).

!

Моделирование динамических сеток работает только с первым порядком перемещения (продвижения) по времени (first-order time advancement)

(d)

Нажмите OK.

2.

Включите стандартную $k$- $\epsilon$ модель турбулентности.

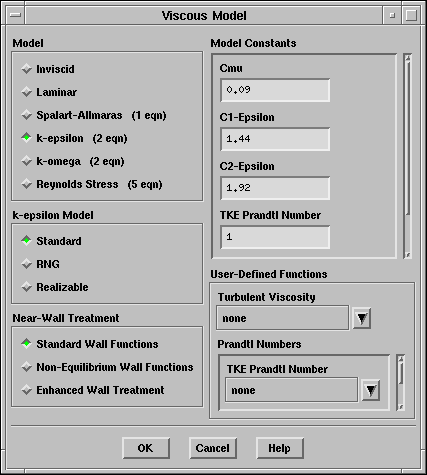

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/mdm-pan-viscous.ps} \end{figure}

(a)

Выберите k-epsilon в качестве Model, и оставьте выбранное по умолчанию Standard под надписью k-epsilon Model.

(b)

Нажмите OK.
