Шаг 6: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.

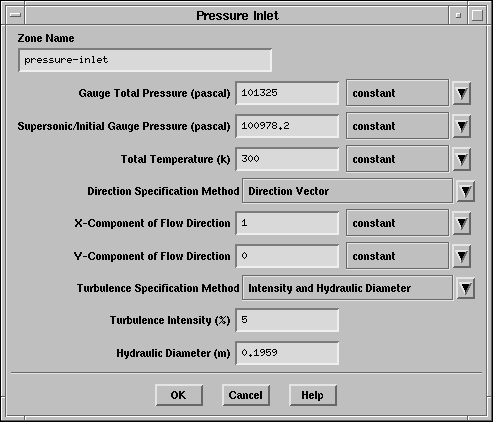

Установите параметры для течения перед ступенью (pressure-inlet-3).

\begin{figure}\psfig{file=figures/sliding-pinletbc.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с pressure-inlet-3 на pressure-inlet.

(b)

Установите Gauge Total Pressure (Избыточное полное давление) равным 101325 Па.

(c)

Установите Supersonic/Initial Gauge Pressure (Сверхзвуковое/Начальное избыточное  давление) равным 100978.2 Па.

Статическое давление на входе оценивается по значению полного давления и числа Маха (см. Рис.  10.1).

(d)

Установите Total Temperature (Полная Температура) равной 300 K.

(e)

В списке Direction Specification Method (Метод задания направления) выберите Direction Vector (Вектор направления).

(f)

В списке Turbulence Specification Method (Метод задания турбулентности) выберите Intensity (Интенсивность) и Hydraulic Diameter (Гидравлический диаметр).

(g)

Установите Turbulence Intensity (Интенсивность турбулентности) равной 5%, и Hydraulic Diameter равным 0.1959 м..

Для расчёта гидравлического диаметра на входе используется шаг лопаток .

2.

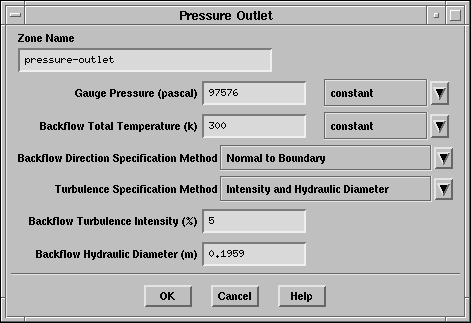

Установите параметры для выхода из ступени ( pressure-outlet-14).

\begin{figure}\psfig{file=figures/sliding-pexitbc.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с pressure-outlet-14 на pressure-outlet.

(b)

Установите Gauge Pressure (Избыточное давление) равным 97576 Па.

(c)

Установите Backflow Total Temperature (Полная Температура обратного течения) равной 300 K.

(d)

В списке Turbulence Specification Method (Метод задания турбулентности) выберите Intensity (Интенсивность) и Hydraulic Diameter (Гидравлический диаметр).

(e)

Установите Turbulence Intensity равной 5%, и Hydraulic Diameter равным 0.1959 м.

Замечание:

Температура и параметры турбулентности указанные для выхода из ступени будут использоваться только при наличии обратных течений. В этой задаче обратных течений не ожидается, поэтому выбор этих параметров не критичен. Однако для других задач правильный выбор параметров обратного течения может быть очень важен.

3.

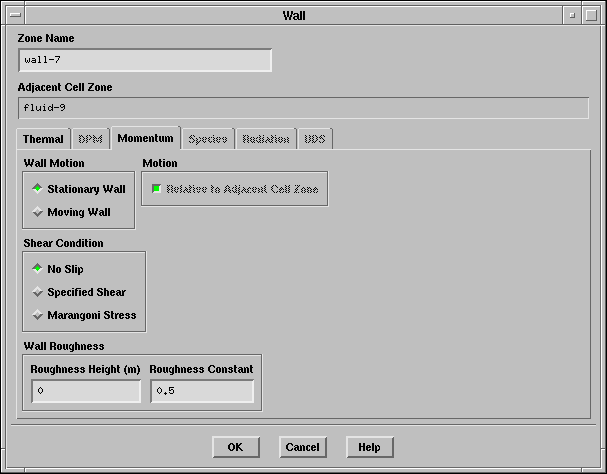

Оставьте по умолчанию граничные условия на вкладке Momentum (Импульс) для лопаток статора ( wall-7) и ротора ( wall-16).

\begin{figure}\psfig{file=figures/sliding-wall7.ps} \end{figure}

Если стенка указанна как неподвижная значит она рассматривается неподвижной относительно соседних ячеек сетки если сетка неподвижна относительно абсолютной системы координат, то и стенки неподвижны (статор), если же соседние ячейки перемещаются, то стенка перемещается вместе с сеткой (ротор). Поэтому условия по умолчанию для стенок ротора применимы.

4.

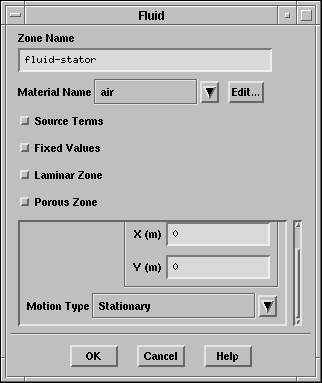

Установите параметры для среды статора ( fluid-9).

\begin{figure}\psfig{file=figures/sliding-fluid9bc.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с fluid-9 на fluid-stator.

(b)

Оставьте выбор по умолчанию air (воздух) в качестве Material Name (Имя материала) и Motion Type (Тип движения) Stationary.

5.

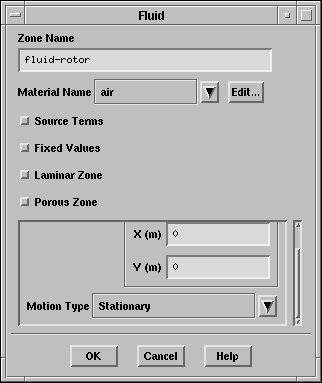

Установите параметры для среды ротора ( fluid-18).

\begin{figure}\psfig{file=figures/sliding-fluid18bc.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с fluid-18 на fluid-rotor.

(b)

Оставьте выбор по умолчанию air (воздух) в качестве Material Name (Имя материала), и Motion Type (Тип движения) Stationary.

Позднее, после получения стационарного решения через неподвижные лопатки ротора, нужно будет вернуться к этой панели для установки скольжения зоны ротора. как показано на рис. 10.1.

6.

Определение зон на границе скольжения как взаимодействующих областей.

Структура скользящих сеток содержит две граничные зоны: pressure-inlet-12 и pressure-outlet-5. pressure-inlet-12 это зона на границе скольжения со стороны ротора, pressure-outlet-5 - со стороны статора. Эти границы были определены в исходных файлах сеток rotor.msh и stator.msh и  должны быть переопределены как границы взаимодействия (interface) для объединённого файла сетки.

(a)

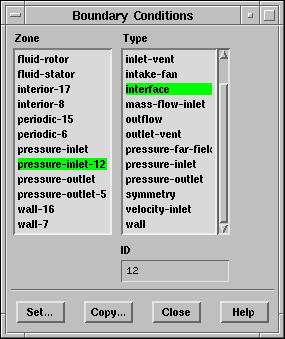

Выберите pressure-inlet-12 в списке Zone (Зоны) и используйте interface в качестве нового Type (Тип).

\begin{figure}\psfig{file=figures/sliding-pinlet12.ps} \end{figure}

(b)

Подтвердите изменение типа границы.

\begin{figure}\psfig{file=figures/sliding-changeOK.ps} \end{figure}

(c)

Измените Zone Name (Имя зоны) на interface-rotor.

\begin{figure}\psfig{file=figures/sliding-interface-12.ps} \end{figure}

(d)

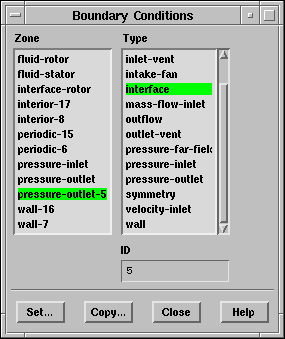

Повторите процедуру для pressure-outlet-5 назвав поверхность interface-stator.

\begin{figure}\psfig{file=figures/sliding-poutlet5.ps} \end{figure}
