Шаг 7: Взаимодействие сеток

На этом шаге вы создадите периодический сеточный интерфейс между сетками ротора и статора.

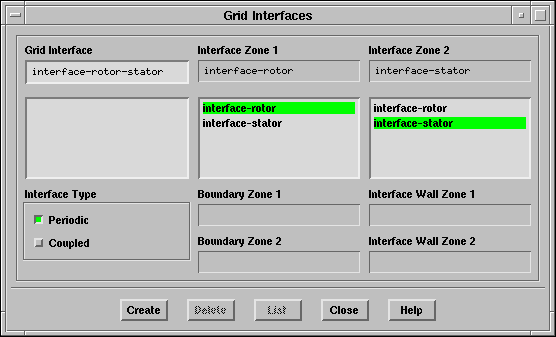

Define $\rightarrow$ Grid Interfaces...

\begin{figure}\psfig{file=figures/sliding-gridinterface1.ps} \end{figure}

1.

Выберите interface-rotor в спитске Interface Zone 1 (Взаимодействующая зона 1).

Замечание:

Когда размер зон разный рекомендуется в списке Interface Zone 1 устанавливать меньшую зону

2.

Выберите interface-stator в списке Interface Zone 2 (Взаимодействующая зона 1).

3.

Введите имя interface-rotor-stator под надписью Grid Interface (Взаимодействие сеток).

4.

Выберите Periodic (Периодический) под надписью Interface Type (Тип взаимодействия) и нажмите Create (Создать).

Взаимодействие между скользящей и неподвижной зоной будет рассматриваться как периодическое там, где зоны не перекрывают друг друга.
