Описание задачи

Геометрия ротора и статора показана на рис.  10.1. Геометрия состоит из каналов между лопатками статора и ротора и получена развёртыванием плоскости постоянного радиуса (R = 0.686 m) в осевой турбомашине. Скорость вращения составляет 410 RPM (об/мин.), следовательно линейная скорость ротора R $\Omega$ равна 29.4 м/с. Среда - воздух. На входе в статор заданны полные давление и температура, на выходе из ротора статическое давление. Число Маха составляет 0,07 и воздух рассматривается как сжимаемая среда.

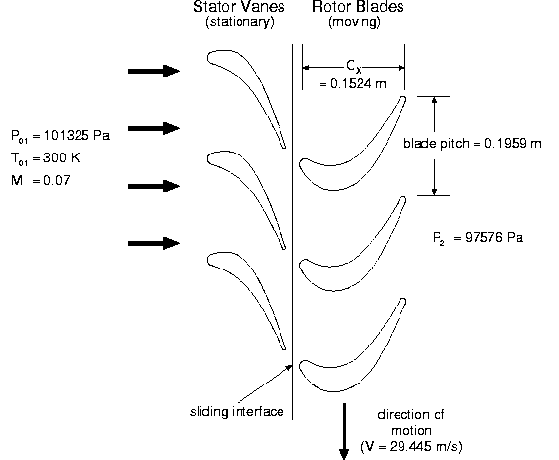

Рис. 10.1: Схема задачи
\begin{figure} \psfig{file=figures/sliding-probdef.ps,width=4.75in} \end{figure}
