Шаг 9: Решение: Нестационарное течение

1.

Установите параметры шага по времени.

Выбор величины шага по времени критично для точности расчёта нестационарных течений. Используя шаг по времени $2.85596 \times 10^{-5}$ необходимо 100 шагов для одного цикла давления. Цикл давления начинается и заканчивается при начальном давлении на выходе из сопла.

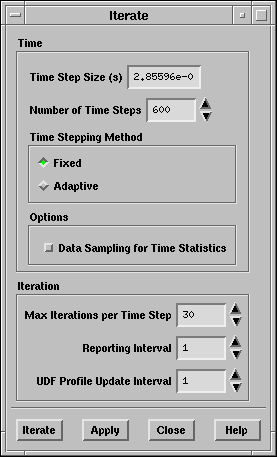

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/unsteady-pan-iterate2.ps} \end{figure}

(a)

Установите Time Step Size (Размер шага по времени) равным 2.85596e-5 с.

(b)

Установите Number of Time Steps (Число шагов по времени) равным 600.

(c)

Установите Max Iterations per Time Step (Максимальное число итераций за один шаг) равным 30.

(d)

Нажмите Apply.

2.

Изменение отображения массового расхода на выходе из сопла.

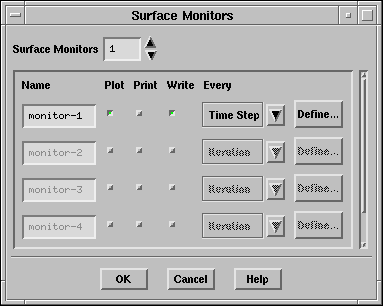

Solve $\rightarrow$ Monitors $\rightarrow$ Surface...

\begin{figure}\psfig{file=figures/unsteady-pan-surface-monitors2.ps} \end{figure}

(a)

Для monitor-1, выберите Time Step (Шаг времени) в списке под надписью Every (Каждый).

(b)

Нажмите Define... (Определить...) для изменения параметров контроля (наблюдения) поверхности.

i.

В панели Define Surface Monitor (Задание контроля поверхности), измените File Name на noz_uns.out.

ii.

В списке X Axis (Ось X), выберите Time Step (Шаг времени).

iii.

Нажмите OK.

(c)

Нажмите OK в панели Surface Monitors (Контроль поверхности).

3.

Сохраните настройки для нестационарного течения в файл ( noz_uns.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

4.

Начните расчёт нестационарного течения.

Solve $\rightarrow$ Iterate...

!
Расчёт 600 шагов по времени потребует значительных рессурсов процессора. Вместо расчёта вы можете загрузить файл данных, содержащий результаты расчёта:
noz_uns.dat

(Этот файл расположен в той же директории, что и файл сетки)

Требуя 600 шагов по времени вы моделируете 6 циклов давления. График массового расхода показан на рис.  4.6.

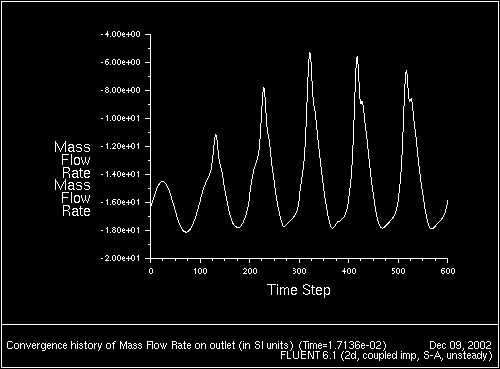

Рис. 4.6: График массового расхода (Нестационарное течение)
\begin{figure} \psfig{file=figures/unsteady-fig-massflow2.ps,height=3.0in,angle=-90,silent=} \end{figure}

5.

Сохраните результаты в файл ( noz_uns.dat).

File $\rightarrow$ Write $\rightarrow$ Data...
