Шаг 8: Установка зависимостей от времени и нестационарных условий

На этом шаге вы определите переходное течение установкой нестационарного давления для сопла.

1.

Включение расчёта течений, зависящих от времени.

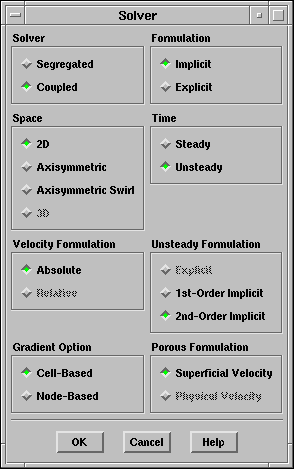

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/unsteady-pan-solver2.ps} \end{figure}

(a)

Под надписью Time (Время) выберите Unsteady (Нестационарный).

(b)

Под надписью Unsteady Formulation (Формулирование нестационарности) выберите 2nd-Order Implicit (Неявный второго порядка).

2.

Определение нестационарных условий для выходного сечения сопла (outlet).

Изменение давления в выходном сечении сопла имеет волновой профиль и определяется формулой:


\begin{displaymath} p_{\rm exit}(t) = 0.12 \sin (\omega t) + \overline{p}_{\rm exit} \end{displaymath} (4.1)(4.1)


где


$\omega$ =круговая частота нестационарного давления (rad/s)
$\overline{p}_{\rm exit}$ =среднее давление на выходе из сопла (atm)


В нашем случае, $\omega = 2200$ рад/с., и $\overline{p}_{\rm exit} =$ $0.7369$ атм.

Функция определённая пользователем ( pexit.c) была написана для определения необходимого профиля.

Замечание:

Для того, чтобы ввести значение уравнения 4.1 в необходимых единицах измерения функция pexit.c  должна умножаться на величину 101325 для перевода из используемых единиц измерения давления (атм.) в единицы СИ требуемые FLUENT (Па). Это не окажет влияния на отображение результатов. Смотрите более подробно о функциях определённых пользователем в UDF Manual.

(a)

Чтение функции определённой пользователем.

Define $\rightarrow$ User-Defined $\rightarrow$ Functions $\rightarrow$ Interpreted...

\begin{figure}\psfig{file=figures/unsteady-pan-udf.ps} \end{figure}

i.

Введите pexit.c в качестве Source File Name (Имя файла источника).

ii.

Нажмите Interpret (Интерпретация).

Функции определённые пользователем  уже должны быть определены, но перед применением должны быть откомпилированы FLUENT.

iii.

Закройте панель Interpreted UDFs (Интерпретация функций определённых пользователем).

(b)

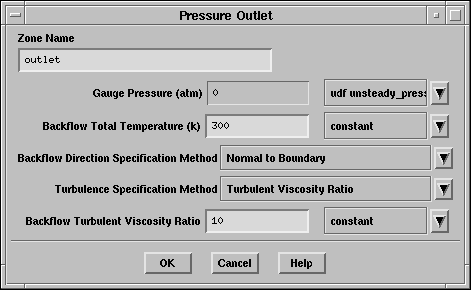

Установка нестационарных условий для выхода из сопла.

\begin{figure}\psfig{file=figures/unsteady-pan-pressure-outlet.ps} \end{figure}

i.

Выберите udf unsteady_pressure (the user-defined function) в списке Gauge Pressure (Избыточное давление).

3.

Обновите параметры градиентной адаптации для переходных течений.

Adapt $\rightarrow$ Gradient

(a)

Установите Coarsen Threshold (Coarsen порог) равным 0.3.

(b)

Установите Refine Threshold (Порог улучшения) to 0.7.

(c)

Под Dynamic (Динамика), установите Interval (Интервал) равным 1.

Для нестационарных течений адаптация сетки будет производиться на каждом временном шаге.

(d)

Нажмите Compute (Расчёт) и после Mark для сохранения значений.

На консоли будет отображаться статистика по улучшаемым и огрубляемым ячейкам.

(e)

Нажмите на Controls... для изменения контроля адаптации.

i.

В панели Grid Adaption Controls (Контроль адаптации сетки), установите Min # of Cells (Минимальное количество ячеек) равным 8000.

ii.

Установите Max # of Cells (Максимальное количество ячеек) равным 30000.

 Минимальное количество ячеек введено во избежание получения слишком грубой сетки при расчёте (текущая сетка содержит порядка 10000 ячеек).

iii.

Нажмите OK.
