Шаг 5: Последующая обработка

Можете сравнить полученные результаты с результатами, полученными при последовательном расчёте (serial solver) в главе 1. Как вы увидите результаты полностью совпадают.

1.

Отображение графика температуры на выходе (Рис.  24.4).

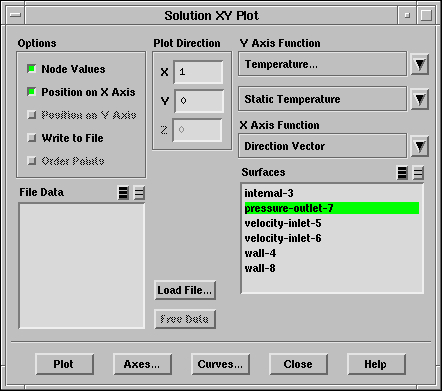

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/paral-pan-xyplot1.ps} \end{figure}

(a)

Выберите Temperature... и Static Temperature в списках Y Axis Function (Функции оси Y).

(b)

Выберите pressure-outlet-7 в списке Surfaces (Поверхности).

(c)

Нажмите Plot (Отображение).

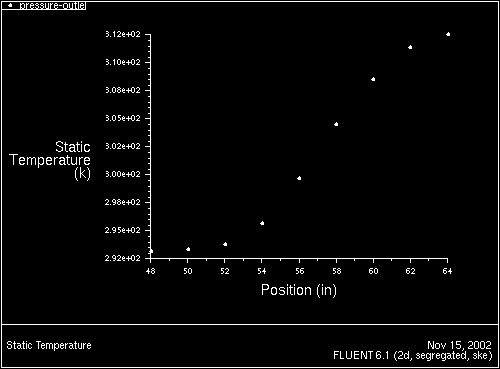

Рис. 24.4: Распределение температуры в выходном сечении
\begin{figure} \psfig{file=figures/paral-fig-xy-te1.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения дополнительной функции поля dynam-head (динамический напор) (Рис.  24.5).

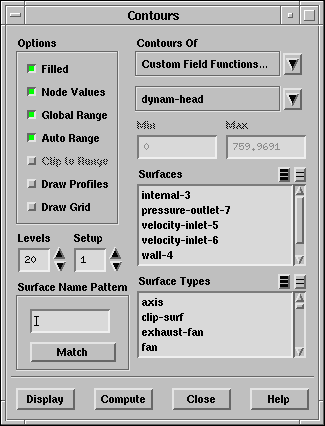

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/paral-pan-con-cff.ps} \end{figure}

(a)

Выберите Custom Field Functions... (Дополнительные функции поля...) в списке под надписью Contours Of (Распределение).

Функция созданная в главе 1, dynam-head, будет показана в списке ниже.

(b)

Измените число Levels (Уровни) на 20.

(c)

Нажмите Display и закройте панель.

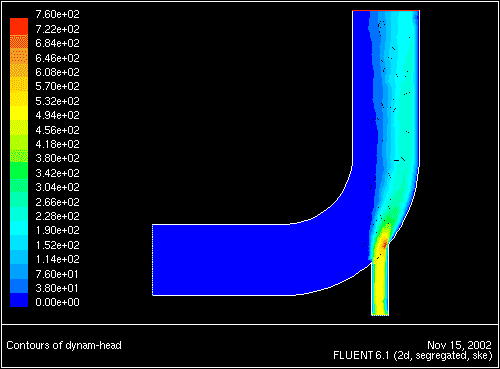

Рис. 24.5: Распределение динамического напора.
\begin{figure} \psfig{file=figures/paral-fig-fcdh.ps,height=3.0in,angle=-90,silent=} \end{figure}
