Шаг 7: Последующая обработка

1.
Отображение векторов скорости для воды.

Display $\rightarrow$ Vectors...

Циркуляция воды значительна в нижней части резервуара и умеренная в верхней.

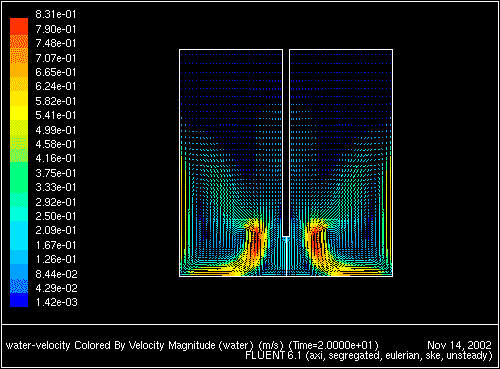

Рис. 19.12: Векторы скорости воды после 20 секунд
\begin{figure} \psfig{file=figures/tank-water-velvect20.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение векторов скорости песка.

Display $\rightarrow$ Vectors...

Песок теперь более распределён внутри резервуара, но не достиг верхней его части. Скорость воды не значительна в этой области для преодоления сил гравитации, действующих на песок.

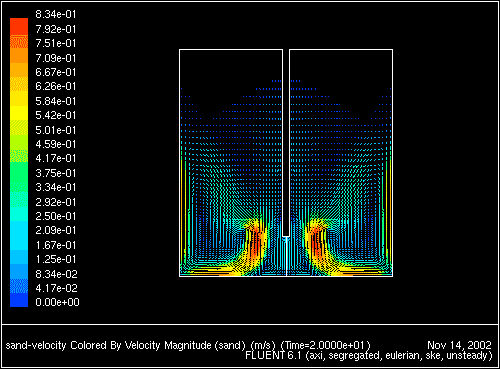

Рис. 19.13: Векторы скорости песка после 20 секунд
\begin{figure} \psfig{file=figures/tank-sand-velvect20.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отобразите распределение объёмной доли песка.

Display $\rightarrow$ Contours...

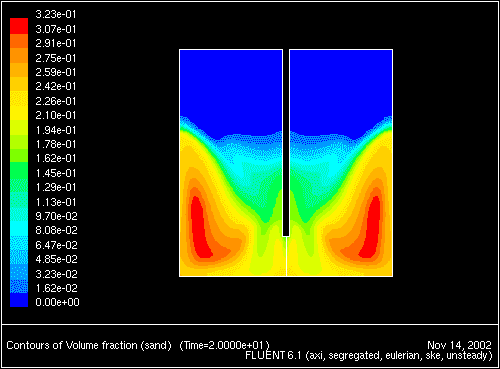

Рис. 19.14: Распределение объёмной доли песка после 20 секунд
\begin{figure} \psfig{file=figures/tank-sand-volfrac20.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение распределения статического давления в резервуаре.

(a)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках Contours Of (Распределение).

(b)

Выберите mixture (смесь) в списке Phase (Фазы).

(c)

Нажмите Display (Отображение).

Отметим, что распределение давления представляет собой гидростатическое давление с небольшими отклонениями за счёт мешалки в нижней части резервуара.

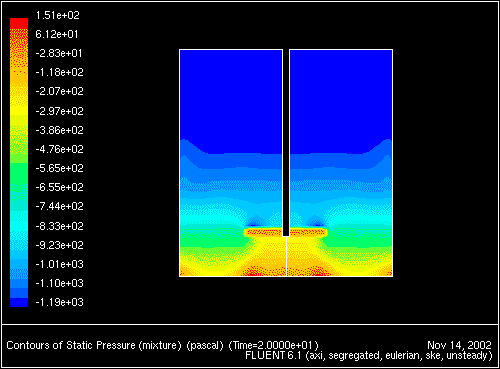

Рис. 19.15: Распределение давления после 20 секунд
\begin{figure} \psfig{file=figures/tank-pcont2000.ps,height=3.0in,angle=-90,silent=} \end{figure}


next up previous contents Назад: Шаг 6: Решение
Вверх: Использование многофазной модели Эйлера для сыпучих сред
Вперёд: Вывод

Translated by Bezobrazov Pavel (bpv7@rambler.ru)
