Шаг 2: Модели

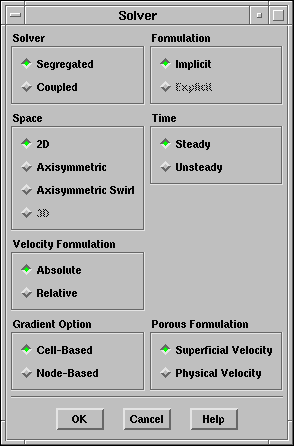

1.

Оставьте опции решателя по умолчанию

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/tube-pan-solver.ps} \end{figure}

2.

Включите теплопередачу (теплообмен; теплоотдача; теплоперенос) активировав уравнение энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

\begin{figure}\psfig{file=figures/tube-pan-energy.ps} \end{figure}

3.

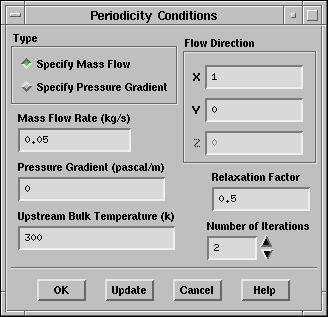

Установите условия периодического течения

Define $\rightarrow$ Periodic Conditions...

\begin{figure}\psfig{file=figures/tube-pan-periodic-cond.ps} \end{figure}

(a)

Выберите Установите Mass Flow (Определить массовый расход) в Type (Тим).

Это позволит вам определить Mass Flow Rate (Величина массового расхода).

(b)

Введите величину массового расхода Mass Flow Rate равной 0.05 kg/s.

(c)

Нажмите OK.
