Шаг 1: Grid

Считайте файл tubebank.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

Проверьте сетку

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

Масштабирование сетки

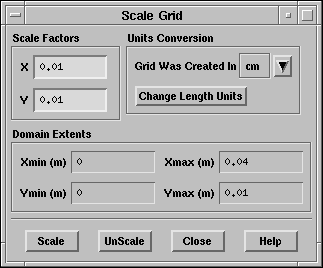

Grid $\rightarrow$ Scale...

$\begin{figure}\psfig{file=figures/tube-pan-scale-grid.ps} \end{figure}$

(a)

В списке Units Conversion (Конвертация единиц) выбирите cm в списке Grid Was Created In (Сетка создана в)

(b)

Нажмите Scale (Масштаб) для масштабирования сетки.

Результирующий вид Domain Extents (Охват Области) на рисунке выше.

Отобразите сетку (Рис.2.2).

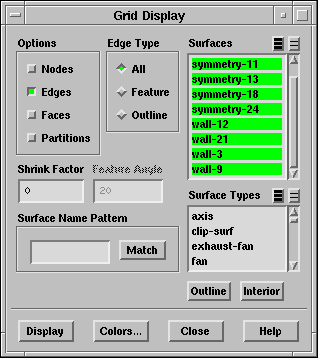

Display $\rightarrow$ Grid...

$\begin{figure}\psfig{file=figures/tube-pan-grid-display.ps} \end{figure}$

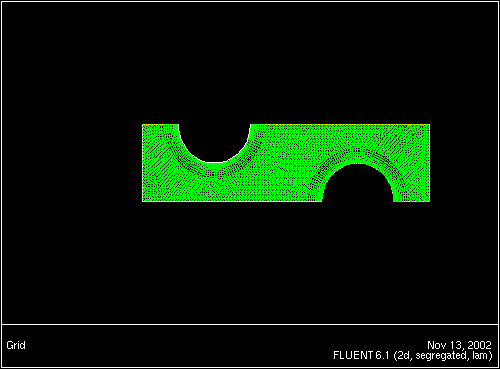

**Рис. 2.2:** Сетка для периодического трубного пучка
$\begin{figure} \psfig{file=figures/tube-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}$

На рис. 2.2 видно, что применяется гибридная метка: в области вокруг поверхности трубок используется четырёхугольная сетка и треугольная в оставшейся области. Четырехугольная сетка обеспечивает большую чёткость градиентов вязкости в вблизи поверхности труб.

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.

Создание периодических зон.

wall-9 и wall-12 на границах на входе и выходе соответственно должны быть определены как периодические. wall-9 будет определена как переносимая зона а wall-12 будет удалена и перезадана как тень зоны wall-9.

(a)

В окне консоли введите команды приведённые ниже
