Шаг 4: Фазы

1.

Определите первую (вода) и вторую (песок) фазы.

Define $\rightarrow$ Phases...

\begin{figure}\psfig{file=figures/tank-phase-pan.ps} \end{figure}

(a)

Установите воду в качестве первой фазы.

i.

Выберите phase-1 и нажмите кнопку Set... (Установить...).

\begin{figure}\psfig{file=figures/tank-phase-prim.ps} \end{figure}

ii.

В панели Primary Phase (Первая фаза) введите water в качестве Name.

iii.

Выберите water-liquid из списка Phase Material (Материал фазы).

(b)

Установите песок в качестве второй фазы.

i.

Выберите phase-2 и нажмите кнопку Set... (Установить...).

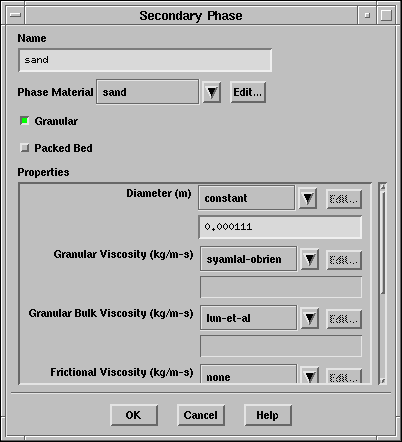

\begin{figure}\psfig{file=figures/tank-phase-sec.ps} \end{figure}

ii.

В панели Secondary Phase (Вторая фаза) введите sand в качестве Name.

iii.

Выберите sand из списка Phase Material (Материал фазы).

iv.

Включите опцию Granular (Гранулированный).

v.

Определите свойства фазы писка.

a.

Введите 0.000111 в качестве Diameter.

b.

Выберите syamlal-obrien из списка Granular Viscosity (Вязкость гранул).

c.

Выберите lun-et-al из списка Granular Bulk Viscosity (Объёмная вязкость гранул).

d.

Введите 0.6 для Packing Limit (Насыпная плотность).

(c)

Установите закон сопротивления (drag law) для расчёта передачи момента между фазами (interphase momentum transfer).

i.

Нажмите кнопку Interaction... (Взаимодействие...) в панели Phases (Фазы).

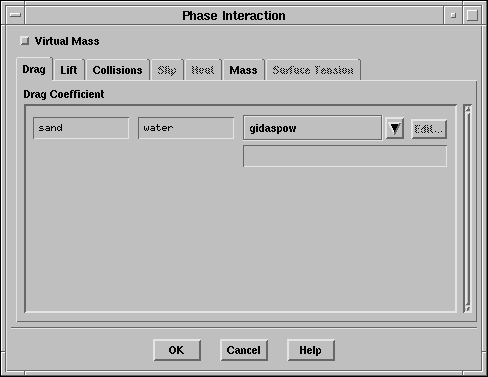

\begin{figure}\psfig{file=figures/tank-pan-phasedrag.ps} \end{figure}

ii.

В панели Phase Interaction (Взаимодействие фаз) выберите gidaspow в списке Drag Coefficient.
