Шаг 8: Последующая обработка

: Рис. 16.5 показывает, что течение периодическое. Проанализируем течение в чаше.

1.

Считайте интересующий вас файл данных.

File $\rightarrow$ Read $\rightarrow$ Data...

2.

Отображение распределения объёмной доли воды.

Display $\rightarrow$ Contours...

Совет:: Follow the instructions in subШаг 5h of Шаг 7: Solution, but turn Node Values back on.

: Рис. 16.6- 16.9 показывают изменение уровня воды в чаше при времени от до .
Рисунок 16.5 показывает затухание колебаний, можете продолжить расчёт для того, чтобы узнать достигнет ли в конечном счёте вода равновесного уровня, при котором силы гравитации и центробежные силы будут уравновешивать друг друга. Проверьте как много времени понадобится для затухания колебаний.

**Рис. 16.6:** Свободная поверхность при
$\begin{figure} \psfig{file=figures/bowl-fig-vfcontours-4.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

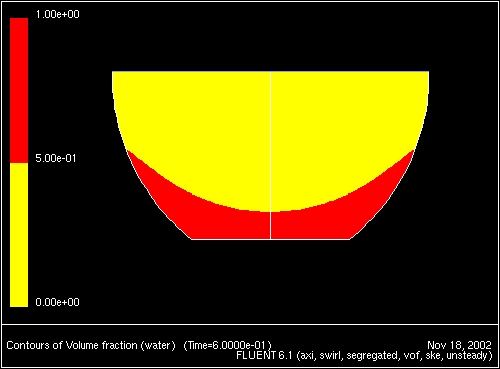

**Рис. 16.7:** Свободная поверхность при
$\begin{figure}\psfig{file=figures/bowl-fig-vfcontours-6.ps,height=3.0in,angle=-90,silent=} \end{figure}$

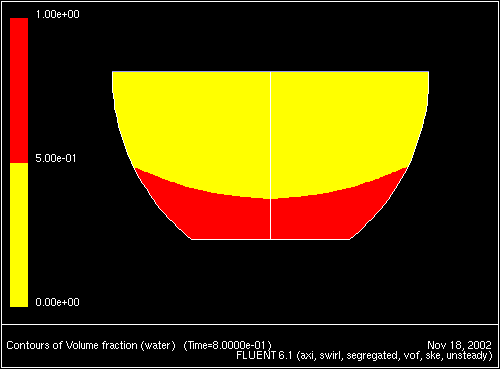

**Рис. 16.8:** Свободная поверхность при
$\begin{figure} \psfig{file=figures/bowl-fig-vfcontours-8.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

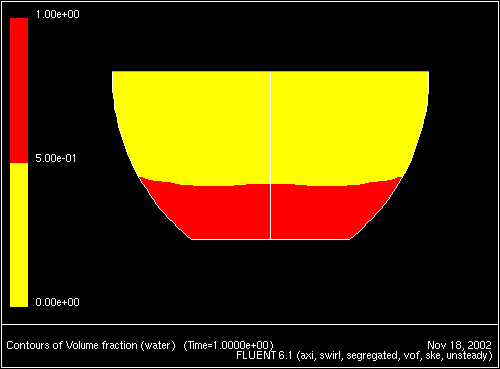

**Рис. 16.9:** Свободная поверхность при
$\begin{figure}\psfig{file=figures/bowl-fig-vfcontours-10.ps,height=3.0in,angle=-90,silent=} \end{figure}$

3.

Отображение распределения функций тока.

(a): Выберите Stream Function (Функция тока) (в категории Velocity... (Скорость...) ) в списке Contours Of (Распределение).
(b): Отключите опцию Filled (Заливка) и увеличьте число уровней распределения Levels до 30.
(c): Нажмите Display.

: На рис. 16.10- 16.13 вы можете увидеть области рециркуляции.

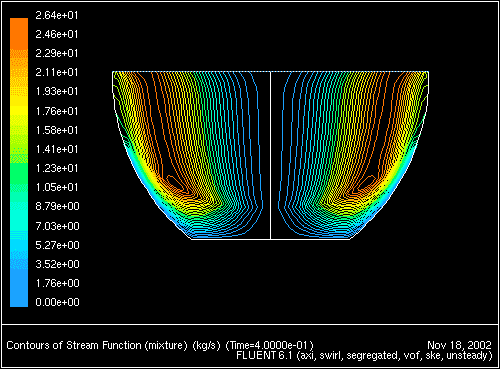

**Рис. 16.10:** Распределение функции тока при
$\begin{figure} \psfig{file=figures/bowl-fig-sfcontours-4.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

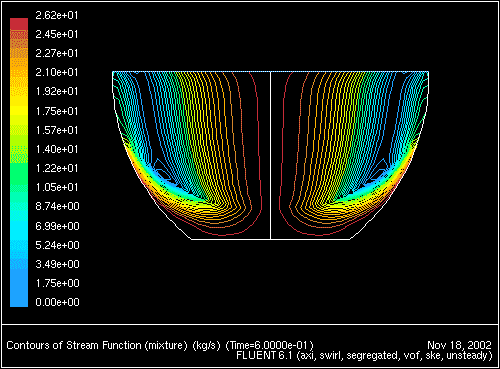

**Рис. 16.11:** Распределение функции тока при
$\begin{figure}\psfig{file=figures/bowl-fig-sfcontours-6.ps,height=3.0in,angle=-90,silent=} \end{figure}$

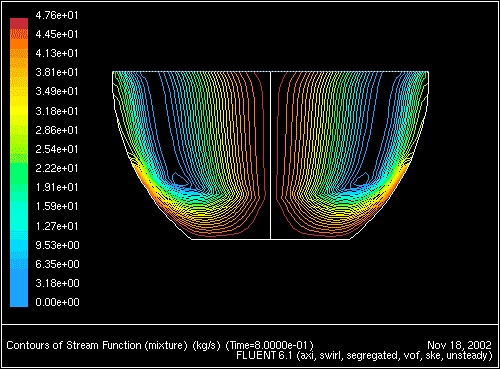

**Рис. 16.12:** Распределение функции тока при
$\begin{figure} \psfig{file=figures/bowl-fig-sfcontours-8.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

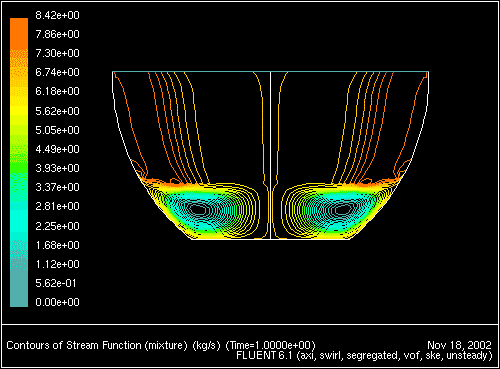

**Рис. 16.13:** Распределение функции тока при
$\begin{figure}\psfig{file=figures/bowl-fig-sfcontours-10.ps,height=3.0in,angle=-90,silent=} \end{figure}$

4.

Отображение векторов скорости в чаше.

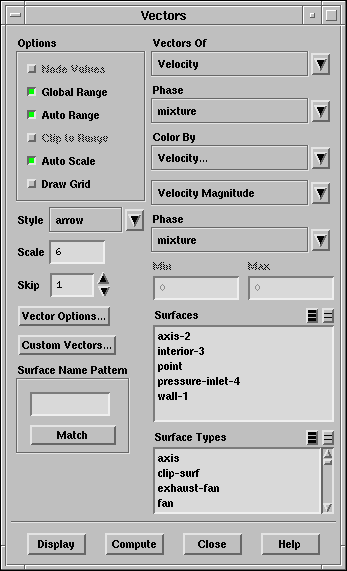

Display $\rightarrow$ Vectors...

$\begin{figure}\psfig{file=figures/bowl-pan-vvpanel.ps} \end{figure}$

(a)

В списке Style (Стиль) выберите arrow (стрелка).

(b)

Увеличьте фактор масштаба Scale до 6 и увеличьте значение Skip (Пропуск) до 1.

(c)

Нажмите Vector Options... (Опции векторов) для открытия панели Vector Options.

$\begin{figure}\psfig{file=figures/bowl-pan-vectops.ps} \end{figure}$

i.

Отключите компоненту Z Component.

: Это позволит проанализировать только не вращающиеся компоненты (non-swirling components).

ii.

Нажмите Apply и закройте панель.

(d)

Нажмите Display.

: Рис. 16.14 - 16.17 показывают изменение областей воды и воздуха при до .

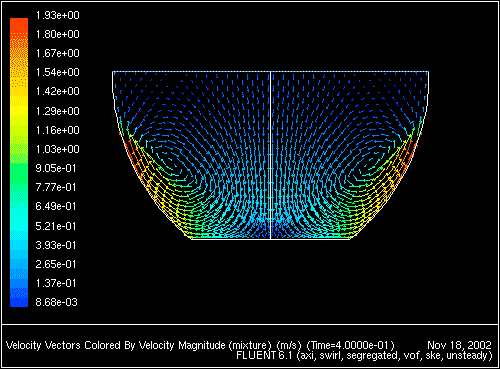

**Рис. 16.14:** Векторы скорости воздуха и воды при
$\begin{figure} \psfig{file=figures/bowl-fig-vectors-4.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

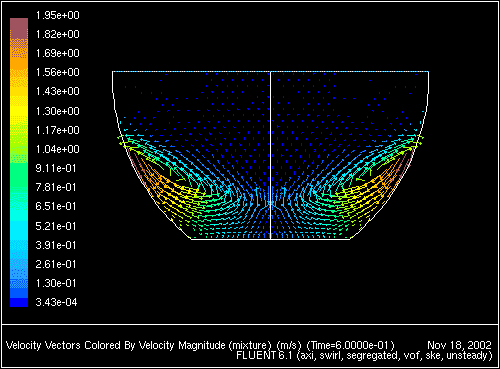

**Рис. 16.15:** Векторы скорости воздуха и воды при
$\begin{figure}\psfig{file=figures/bowl-fig-vectors-6.ps,height=3.0in,angle=-90,silent=} \end{figure}$

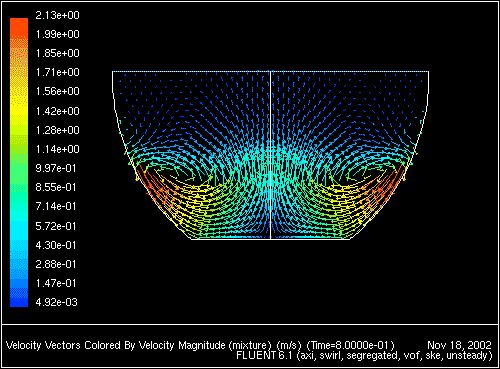

**Рис. 16.16:** Векторы скорости воздуха и воды при
$\begin{figure} \psfig{file=figures/bowl-fig-vectors-8.ps,height=3.0in,angle=-90,silent=} \par\end{figure}$

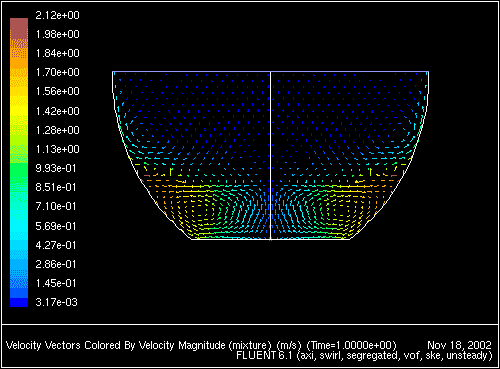

**Рис. 16.17:** Векторы скорости воздуха и воды при
$\begin{figure}\psfig{file=figures/bowl-fig-vectors-10.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Назад: Шаг 7: Решение
Вверх: Использование VOF Модели
Вперёд: Вывод

Translated by Bezobrazov Pavel (bpv7@rambler.ru)
