Шаг 6: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.
Измените тип оси чаши с симметричной на осевую границу.

(a)

Выберите symmetry-2 в списке Zone (Зоны) в панели Boundary Conditions (Граничные условия).

(b)

В списке Type (тип) выберите axis.

(c)
Нажмите Yes в появившемся диалоговом окне.

\begin{figure}\psfig{file=figures/bowl-pan-axi-sym.ps} \end{figure}

(d)

Нажмите OK в панели Axis чтобы принять Zone Name имя зоны по умолчанию.

2.

Установите условия для верхней границы чаши (the pressure inlet).

Для модели VOF необходимо установить условия для смеси (т.е. условия, которые применяются ко всем фазам) и условия специфичные для второй фазы, отличные от условий для первой фазы.

(a)

Установите параметры для смеси.

i.

В панели Boundary Conditions (Граничные условия) оставьте выбранное по умолчанию mixture (смесь) в списке Phase и нажмите Set... (Установить).

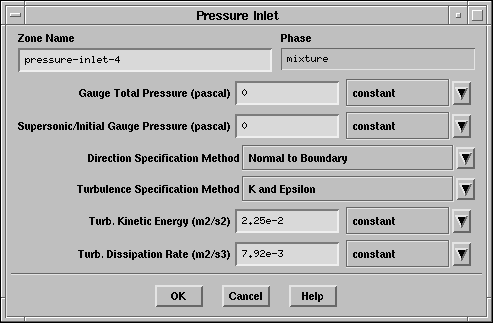

\begin{figure}\psfig{file=figures/bowl-pan-pinlet.ps} \end{figure}

ii.

Установите Turb. Kinetic Energy (Кинетическая энергия турбулентности) равной 2.25e-2 и Turb. Dissipation Rate (Степень турбулентной диссипации) равной 7.92e-3.

Поскольку изначально нет течения через верхнюю границу чаши вы можете установит$k$ и $\epsilon$ явно, а не используя другие методы задания турбулентности. Все остальные методы требуют задания интенсивности турбулентности, которая равна 0 в этом случае.

Значения $k$ и $\epsilon$ определяются следующим образом:

\begin{displaymath}k=(I w_{\rm wall})^2\end{displaymath}

\begin{displaymath}\epsilon = \frac{0.09^{3/4} k^{3/2}}{\ell}\end{displaymath}

где интенсивность турбулентности I равна 0.05 (близка к 0), $w_{\rm wall}$ равна 3 м/с, и $\ell$ равно 0.07 (полученно умножением 0.07 на максимальный радиус чаши, равный 1). Подробнее о методах задания турбулентности на границах входа и выхода смотрите в Руководстве Пользователя.

(b)

Проверка объёмной доли второй фазы.

i.

В панели Boundary Conditions выберите water (вода) из списка Phase и нажмите Set....

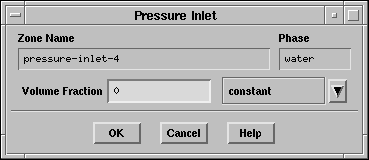

\begin{figure}\psfig{file=figures/bowl-pan-pinlet-water.ps} \end{figure}

ii.

Оставьте по умолчанию Volume Fraction (Объёмная доля) равной 0.

3.

Установите параметры для вращающейся чаши (the wall boundary).

Для границы стенки (wall boundary) все условия устанавливаются для смеси. Здесь нет параметров для отдельных фаз.

(a)

В панели Boundary Conditions выберите mixture (смесь) в списке Phase и нажмите Set....

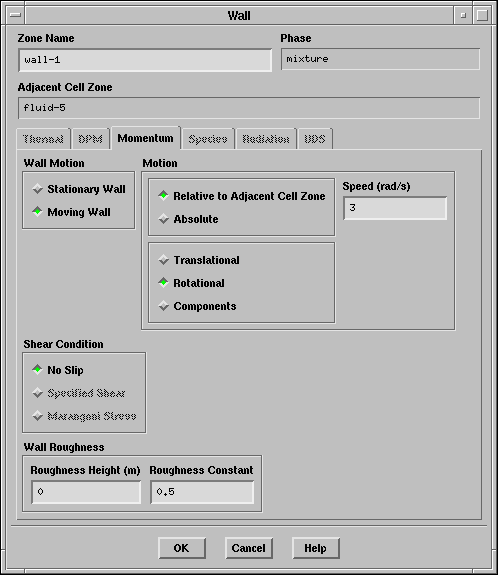

\begin{figure}\psfig{file=figures/bowl-pan-wall.ps} \end{figure}

(b)

Выберите Moving Wall (Движущаяся стенка) под надписью Wall Motion (Движение стенки).

Панель расширится.

(c)

Под надписью Motion (Движение) выберите Rotational (Вращательное) и установите скорость вращения Speed ( $\Omega$) равной 3 рад/с.
